Hardware insert vagy plugin insert: mi a különbség?

Röviden

Hardware insertnél a jel a DAW-ból átalakítókon át egy külső eszközbe megy, és onnan jön vissza. Plugin insertnél a gépen belül marad. Ettől más a késés, a zaj és a beállítások visszaállítása.

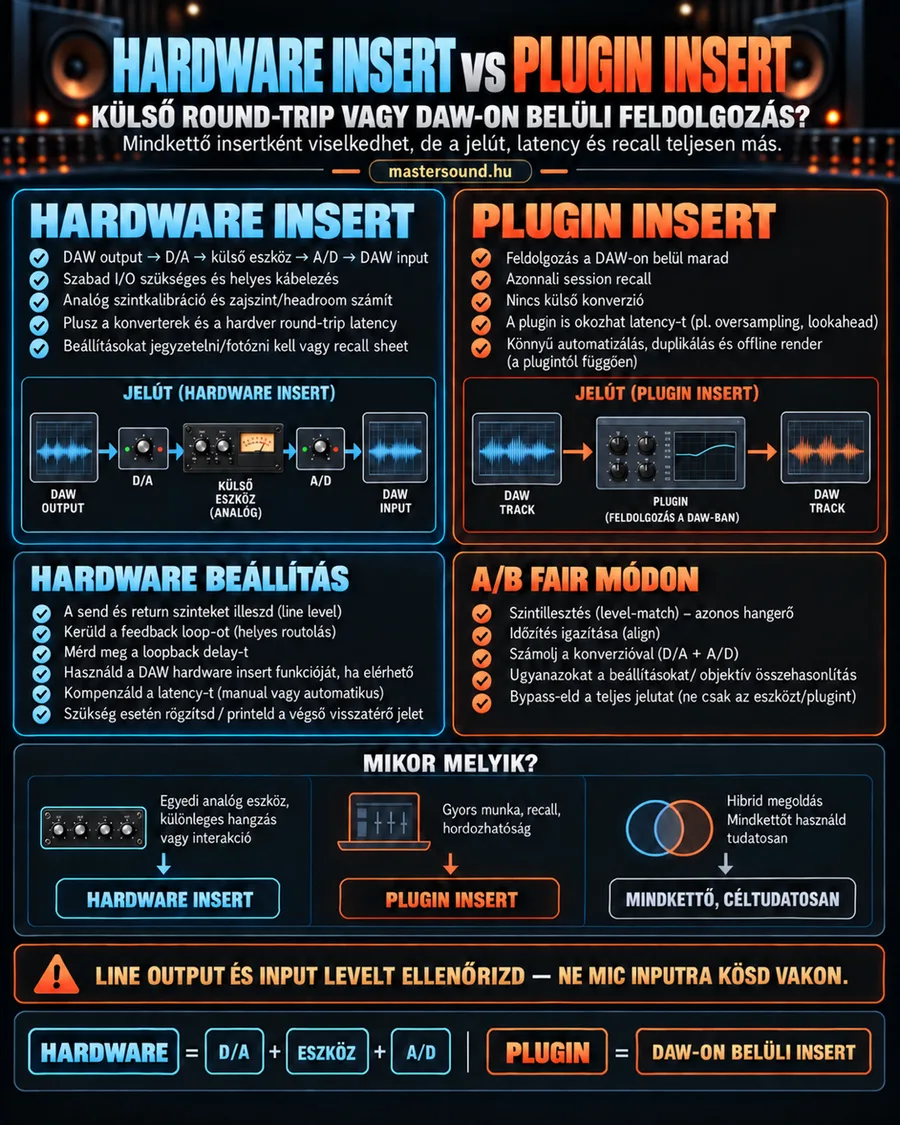

Mit látsz a képen?

A bal felső kék keretben a hardware insert (külső eszköz beszúrása) útja látszik. A DAW kimenetéből egy D/A átalakítón át egy analóg eszközbe megy a jel, majd egy A/D átalakítón át vissza a DAW bemenetére. A jobb felső narancs keretben a plugin insert egyszerűbb útja: sáv, plugin, sáv.

Középen balra a hardveres beállítás hat lépése, jobbra az igazságos összehasonlítás öt szabálya. Alatta a „Mikor melyik?” sor három esetet mutat: egyedi analóg eszköz, gyors munka, vagy a kettő tudatosan együtt. A narancs figyelmeztetés alul arra int, hogy vonalszintet ne köss vakon mikrofonbemenetre. A lábléc két képlettel foglalja össze a különbséget.

Hogyan működik?

Az insert (soros effekthely) azt jelenti, hogy a sáv teljes jele átmegy egy feldolgozón. Egy plugin (beépülő modul) ezt a gépen belül, számokkal végzi. Az outboard (külső stúdióeszköz) viszont áramot vár, nem számokat.

Ezért a jelnek ki kell mennie. A D/A converter (digitális-analóg átalakító) feszültséggé alakítja, a külső eszköz dolgozik rajta, aztán az A/D converter (analóg-digitális átalakító) visszafordítja. Ehhez a hangkártyán szabad I/O (be- és kimenetek) kell, a fő hangfalkimeneten kívül.

Olyan, mint amikor a pizzát nem otthon sütöd, hanem a sarki kemencében. Ott olyan íze lesz, amit a sütőd nem tud. Cserébe oda-vissza kell vinni, kihűl egy kicsit, és legközelebb emlékezned kell, hány percig volt bent.

Mélyebben: késés, zaj, recall

	Hardware insert	Plugin insert
Hol dolgozik?	A gépen kívül	A gépen belül
Késés	Átalakítók és puffer, mérni kell	A plugintól függ, általában jelenti
Zaj	Az analóg út hozzáad	Nem ad hozzá
Beállítások visszaállítása	Kézzel, jegyzetből	A projekttel mentődik
Gyorsított export	Nem megy	Megy

A hardveres útnak van round-trip latency (oda-vissza késés) értéke. A program ezt nem tudja magától, ezért egy loopback (visszakötéses mérés) segít: egy kattanást kiküld és visszavesz. A pluginnak is lehet latency (késés), például bekapcsolt oversampling (túlmintavételezés) vagy lookahead (előretekintés) mellett. Ezt viszont általában maga jelenti.

A recall (beállítások visszaállítása) a másik nagy különbség. A plugin a session (projekt) fájllal együtt mentődik. A külső eszköz gombjait neked kell felírni egy recall sheet (beállítási jegyzetlap) lapra, vagy lefotózni. Az automation (automatizálás) is a pluginnál egyszerű.

Kiíráskor a plugin mehet offline bounce (gyorsított lekeverés) módban. A külső eszköz viszont csak real-time bounce (valós idejű lekeverés) módban dolgozik, a dal teljes hosszában.

Csináld így

1. Kösd a hangkártya egy szabad kimenetét a külső eszköz bemenetére. Ez a send (effektküldés) ág.
2. Az eszköz kimenetét egy szabad vonalbemenetre kösd vissza. Ez a return (visszatérő csatorna) ág.
3. Állítsd a ki- és bemenetet line level (vonalszint) értékre, és kezdd alacsony kimeneti szinttel.
4. Használd a program hardware insert funkcióját, ha van, és mérd meg a késést.
5. Figyeld az eszköz bemeneti mérőjét, és hagyj headroom (szinttartalék) helyet.
6. Ha elégedett vagy, print (véglegesítés hangba): vedd fel a visszatérő jelet egy új sávra, és írd fel a beállításokat.

Próbáld ki

Ha van egy analóg effektpedálod vagy kis keverőd, próbáld ki külső eszközként. Tegyél egy dobsávot a hardware insertre, a pedált kapcsold ki, csak átmenő jel legyen. Mérd meg a késést, aztán tedd a sávot az eredeti másolata mellé.

Ha a késés jól van beállítva, a kettő együtt teltebben, de tisztán szól. Ha rosszul, üreges, fázisos hangot hallasz. Nagyíts rá: a két hullám közti eltolást mintára pontosan látod.

Kevés pénzből

• Kétcsatornás hangkártyán ritkán van szabad kimenet a hangfalakon kívül. Ilyenkor tedd a külső eszközt felvételkor a hangszer és a hangkártya közé. Így a feldolgozott hang kerül a sávra, késésmérés nélkül.
• Effektpedál is lehet külső eszköz. Figyelj, mert ezek hangszerszintre készültek, a vonalszint túlvezérelheti őket. Kezdd nagyon halkan.
• Olcsó eszköz zaja. A noise floor (alapzaj) itt hamar hallható. Hallgasd meg a visszatérő jelet csendben is, mielőtt ráteszed egy halk sávra.
• Nincs külső eszközöd? A plugin insert teljesen elég. A hardware insert választás, nem feltétel.

Mikor ne?

• Vonalszint a mikrofonbemeneten. Ne köss vonalszintű kimenetet mic input (mikrofonbemenet) aljzatra. Az előerősítő túlvezérlődik, és a hangfalba nagyon erős jel juthat. Kombinált aljzatnál a jack dugó általában a vonalbemenetre megy, de nézd meg a leírást. A 48 V legyen kikapcsolva.
• Visszahallgatás átnézetlen jelúton. Ne kapcsold be a visszatérő sávon, amíg nem követted végig a kábeleket és a beállításokat. Egy rossz útvonal feedback (visszacsatolás) hurkot ad, ami gyorsan hangosodó sípolás lehet. Hangerő le, csak utána kapcsolj.

Gyakori hibák

• Igazságtalan összehasonlítás. A hangosabb mindig jobbnak tűnik. Előbb level-match (hangerő-illesztés), aztán time-align (időbeli igazítás), csak utána A/B comparison (A/B összehasonlítás).
• Csak az eszközt kapcsolod ki. A bypass (kiiktatás) legyen a teljes úton, különben az átalakítók hatása is a „hardveres” oldalon marad.
• Elfelejtett jegyzet. Két hét múlva nem tudod, hol álltak a gombok. Egy telefonfotó a kezelőfelületről fél perc, és megmenti a javítást.
• Mérés nélküli késés. A sáv pár ezredmásodperccel lemarad, és a párhuzamos jelekkel fázisba kerül.
