Analog vs digital clipping: melyik túlvezérlés árt?

Röviden

A clipping (túlvezérlés) azt jelenti, hogy a jel nagyobb, mint amit a lánc egy pontja elbír. Az analog clipping (analóg túlvezérlés) gyakran fokozatos és színez. A digital clipping (digitális túlvezérlés) hirtelen és kíméletlen. A piros lámpa mindkettőt jelezheti, ezért azt kell kiderítened, hol történt.

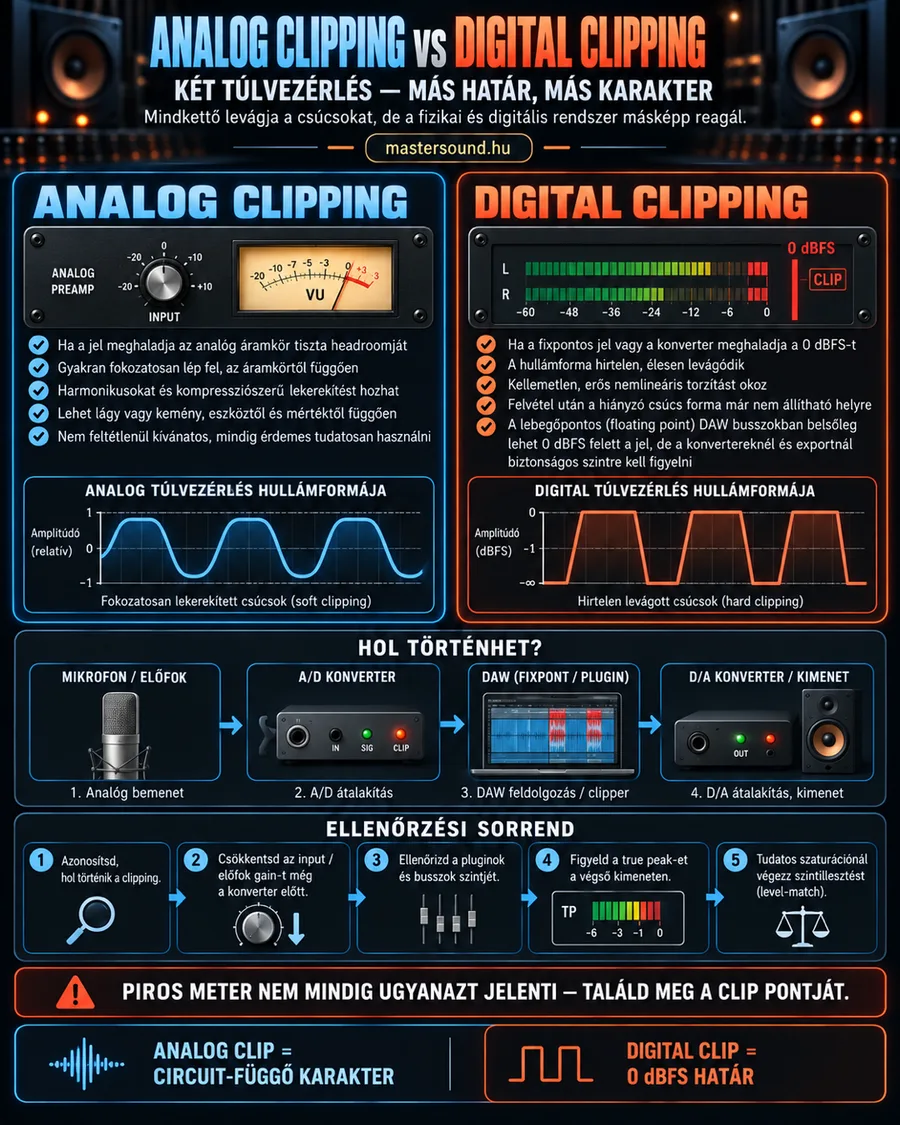

Mit látsz a képen?

A bal felső, kék dobozban egy analóg preamp (előerősítő) bemeneti gombja áll, mellette egy mutatós VU meter (VU-mérő). A mutató épp a piros tartományba lendül. Alatta a hullám csúcsai lekerekednek, de nem válnak laposra.

A jobb felső, narancs dobozban egy csíkos digitális meter (szintmérő) látható, a végén piros CLIP jelzéssel. Alatta a hullám tetejét egyenes vonal vágja le. Középen négy állomás sorakozik: mikrofon és előfok, A/D átalakító, a számítógépes feldolgozás, végül a D/A átalakító és a hangfal. Ezek alatt az ellenőrzés öt lépése, legalul pedig a figyelmeztetés: a piros mérő nem mindig ugyanazt jelenti.

Hogyan működik?

Az analóg áramkör feszültséggel dolgozik, és a tápfeszültsége szabja meg, meddig lenghet ki a jel. Sok áramkör a határ előtt már engedni kezd, ezért a csúcs lekerekedik. Ez a soft clipping (lágy levágás). Közben új harmonic (felharmonikus) hangok születnek, és a csúcsok kicsit összenyomódnak. Kis adagban ezt saturation (szaturáció) jellegű színnek halljuk.

A digitális hang számokból áll. Egy fixed point (fixpontos) rendszerben van egy legnagyobb szám, ez a 0 dBFS. Ami ennél nagyobb lenne, azt a rendszer pontosan erre az értékre írja. A hullám teteje egyenes lesz: ez a hard clipping (kemény levágás), éles, recsegő hanggal.

Képzeld el, hogy labdát dobsz a plafon felé. Az analóg határ olyan, mint egy vastagon párnázott plafon: a labda belesüpped, és puhán fordul vissza. A digitális határ csupasz betonfödém: koppanás, és kész.

Mélyebben: hol vághat a lánc?

A legtöbb mai DAW (zeneszerkesztő program) belül floating point (lebegőpontos) számokkal számol. Ez bőven elbírja a 0 dBFS fölötti értéket is. Egy piros sáv- vagy bus (busz) mérő ezért sokszor még nem végleges kár. A lánc két vége viszont kemény plafon: az A/D converter (analóg-digitális átalakító) bemenete és a D/A converter (digitális-analóg átalakító) kimenete. Ugyanilyen az export (kiírás fájlba) is, ha 16 vagy 24 bites fájlt írsz.

Hol?	Milyen levágás?	Menthető utólag?
Mikrofon, előfok	analóg	Nem, bekerül a felvételbe
A/D átalakító	digitális	Nem
Sáv, busz a programban	általában nincs valódi levágás	Igen, a szint lehúzásával
Egyes pluginok belül	digitális vagy szándékos	Beállítás kérdése
D/A kimenet, export	digitális	Újra exportálással

A mintapontok között is lehet csúcs. Visszaalakításkor vagy tömörített formátumban ez 0 dBFS fölé ugorhat. Ezt a true peak (valódi csúcsszint) mérő mutatja meg.

Csináld így

1. Keresd meg, hol gyullad ki a piros: a hangkártyán, egy sávon, egy buszon vagy a fő kimeneten.
2. Ha a hangkártya bemenetén, vedd lejjebb a gain (erősítés) gombot az előfokon, és vedd fel újra. Csúcsnak −12 és −6 dBFS közötti érték bőven elég.
3. Ha egy sávon vagy buszon, nézd végig sorban a plugin (beépülő modul) láncot. A hangosító pluginok kimenetét vedd vissza.
4. A fő kimeneten a true peak értéket is nézd. Hagyj a 0 dBFS alatt legalább 1 dB tartalékot.
5. Ha torzítást szeretnél, azt szándékosan tedd rá szaturátorral vagy clipper (csúcslevágó) pluginnal.
6. A torzított és az eredeti változatot level-match (hangerő-illesztés) után hasonlítsd össze.

Próbáld ki

Tegyél egy dobloopot egy sávra, és halkítsd le a fülhallgatót. Ha a fő kimeneten van limiter (csúcskorlátozó), erre a próbára kapcsold ki. Emeld a fő kimenet szintjét, amíg a csúcsok nagyjából 6 dB-lel 0 dBFS fölé érnek. Exportáld 16 bites WAV-fájlba.

Húzd vissza az új fájlt egy üres sávra, és nagyíts rá a waveform (hullámforma) csúcsaira. Lapos tetőket látsz, mintha vonalzóval húzták volna meg őket. Most halkítsd le ezt a sávot 6 dB-lel. A recsegés megmarad, mert a levágott rész már nincs benne a fájlban.

Kevés pénzből

• Egy lámpa a bemeneten. Olcsó hangkártyán gyakran csak egy zöldből pirosra váltó pötty jelez. Ha próba közben egyszer is pirosat látsz, tekerd le kicsit a gaint.
• 24 bites felvétel. Ennél a bitmélységnél a halkabb felvétel sem lesz zajos. Nyugodtan hagyhatsz tartalékot.
• Telefon próbateremben. A beépített mikrofon hangos zenekar mellett könnyen túlvezérel. Vidd messzebb a telefont, vagy keress olyan felvevő alkalmazást, ahol kézzel állíthatod a szintet.
• Ingyenes clipper. Ha a levágás hangzása tetszik, egy ingyenes clipper pluginnal szabályozottan kapod meg, nem véletlenül.
• A program saját mérője. Drága mérőplugin nem kell. A legtöbb felvevőprogram csúcsmérője pirosan jelez, és sokszor égve is marad, amíg rá nem kattintasz.

Mikor ne?

• Ne a fülhallgató hangos állásánál keresd a túlvezérlést. A levágott jel kellemetlenül éles, halkan is jól hallod.
• Ne hagyd a hangkártya kimenetét és a hangfalat tartósan levágott jellel szólni. A recsegő, lapos tetejű jel sok magas hangot tartalmaz, ami a magassugárzót is terheli.

Gyakori hibák

• Utólag halkítod a levágott felvételt. A lapos tető halkabban is lapos marad. Ha a hullámformán egyenes csúcsokat látsz, vedd fel újra.
• Minden piros lámpától megijedsz. Egy sáv piros mérője a programban általában menthető. A hangkártya bemenetén és a kész exportban viszont nem.
• Rossz helyen javítasz. A fő kimenet lehúzása nem segít, ha a hiba az előfoknál történt.
• A hangosabb torzítást jobbnak hallod. Illeszd a hangerőt, mielőtt döntesz.
