Analóg headroom: hol szól legjobban a hardver?

Röviden

Egy analóg eszköz nem minden szinten szól ugyanúgy. Túl halkan zajos, túl hangosan torzít, a kettő között van a sweet spot (ideális munkatartomány). A calibration (kalibrálás) dönti el, a digitális skálán hová esik ez a tartomány.

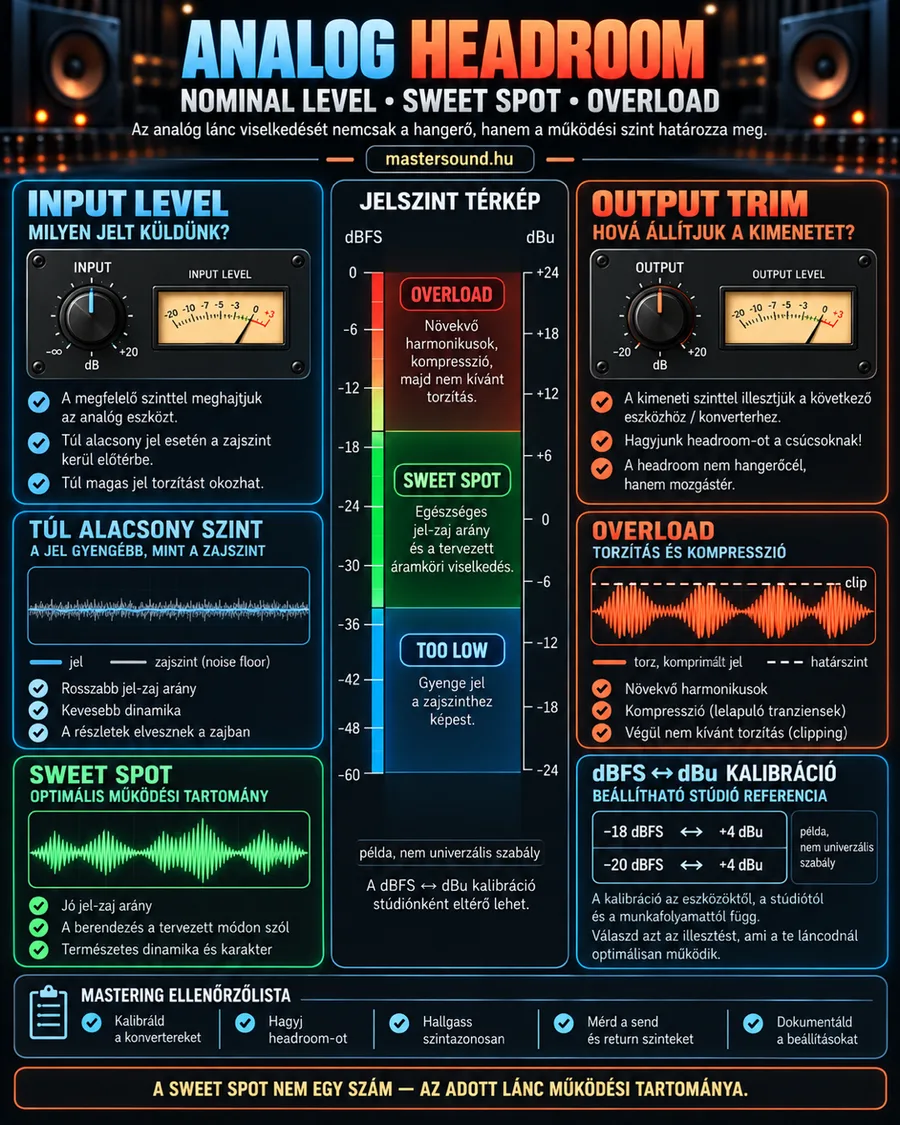

Mit látsz a képen?

A bal felső panelen egy input level (bemeneti szint) gomb és egy mutatós mérő van. Alatta két hullámkép: az egyiken a jel alig emelkedik ki a szürke zajból, a zöldön szépen, tele mozog. A jobb felső panel az output trim (kimeneti szintállítás), ugyanolyan mérővel. Alatta narancs hullám mutatja, ahogy a túl erős jel a szaggatott határvonalhoz ér és ellaposodik.

Középen egy függőleges térkép színekkel jelöli a három tartományt: kék a túl halk, zöld a jó, piros a túlterhelt. Jobb alul két kalibrációs példa áll: −18 dBFS és −20 dBFS, mindkettő +4 dBu-nak megfeleltetve. Alul az ötpontos ellenőrzőlista, a legalsó sor pedig kimondja: a sweet spot nem egy szám.

Hogyan működik?

Minden analóg eszköznek van saját noise floor (alapzaj) szintje. Ez akkor is ott van, ha nem küldesz bele semmit. Ha a jeled halk, a zaj arányaiban nagy lesz, romlik a signal-to-noise ratio (jel-zaj viszony).

Felfelé az operating level (üzemi jelszint) a viszonyítási pont, stúdióban jellemzően +4 dBu. E fölött kezdődik az analog headroom (analóg jeltartalék). A profi eszközök itt általában bőven bírják, de ahogy nő a szint, egyre több harmonic (felharmonikus) jelenik meg. Közben a gyors transient (tranziens) csúcsok lekerekednek.

A végén jön az overload (túlterhelés): csúnya distortion (torzítás), végül clipping (levágás). Olyan ez, mint egy énekes hangterjedelme. Túl mélyen motyog, túl magasan elcsuklik, a közepén szól a legszebben.

Mélyebben: a dBFS és a dBu találkozása

A számítógépben a szint dBFS (a digitális maximumhoz mért decibel), a 0 dBFS a plafon. Az analóg eszköz feszültséget kap, ezt dBu-ban mérjük. A kettőt a converter (átalakító) köti össze, és a kalibráció mondja meg, melyik dBFS érték melyik dBu-nak felel meg.

Kalibráció	0 dBFS ennyi	Mit jelent
−18 dBFS = +4 dBu	+22 dBu	18 dB hely marad az üzemi szint fölött.
−20 dBFS = +4 dBu	+24 dBu	20 dB hely marad, a jel átlaga halkabb a számítógépben.

Mindkettő elterjedt, és egyik sem kötelező. A lényeg, hogy a 0 dBFS lehetőleg ne legyen magasabb, mint amit a hardvered még torzítás nélkül elvisel. Ezt a hardver leírásában a maximális be- vagy kimeneti szintnél találod.

Masteringben a headroom (tartalék jelszint) nem arra való, hogy elérd. Arra való, hogy a dal leghangosabb pillanata se ütközzön falba. A refrén dobütései jóval az átlag fölé ugranak, és ezeknek is kell hely.

A tapasztalat szerint a karakter nem a mérő egy pontján jelenik meg. Egy csöves eszköz már az üzemi szint fölött pár dB-lel színezhet, egy tiszta tranzisztoros szinte a határig semleges marad.

Csináld így

1. Nézd meg a hangkártyád és a hardvered leírásában a maximális szintet és az üzemi szintet.
2. Döntsd el a kalibrációt, és állíts be egy tesztjelet, például egy szinuszt −18 dBFS-en.
3. Küldd ki a send (kiküldés) ágon, és nézd a hardver VU meter (mutatós hangerőmérő) kijelzőjét. Nagyjából 0 VU körül kell járnia.
4. Engedd át a zenét, és a bemenetet lassan emeld, amíg a hang teltebb, de nem torz.
5. Az output trimmel igazítsd a return (visszatérő jel) szintjét ugyanakkorára, mint amit kiküldtél.
6. Írd fel a gombállásokat, hogy legközelebb ugyanitt kezdhess.

Próbáld ki

Hardver nélkül is hallod a jelenséget. Tegyél egy sávra egy ingyenes analóg emulációs plugint, ami figyel a bemeneti szintre. Az ilyen pluginok leírásában gyakran szerepel, melyik dBFS értékre kalibrálták őket.

Küldd bele a jelet háromféle szinten: nagyon halkan, a kalibrált szint körül, és nagyon hangosan. Mindhárom esetben a plugin kimenetét úgy állítsd, hogy a hangerő ugyanaz legyen. Így már csak a karakter különbségét hallod, a hangerőét nem.

Kevés pénzből

• Olcsó hangkártya kimenete. A kis hangkártyák gyakran kisebb maximális szintet adnak, mint egy stúdiós eszköz. Nézd meg a leírását, mielőtt profi hardverbe küldöd a jelet.
• Egy tesztjel elég a kalibráláshoz. A felvevőprogramok többségében van jelgenerátor. Egy szinusz és a hardver mutatója megmutatja, hol jársz.
• Plugin, ami figyel a szintre. A szintérzékeny emulációk ugyanazt tanítják, mint a vas. Itt tanuld meg a mozdulatot, mielőtt drága eszközt veszel.
• Gitárpedál vagy régi keverő. Ezeknek is van sweet spotjuk. Egy olcsó eszközön is kikísérletezheted, hol kezd zajos vagy torz lenni.

Mikor ne?

• Ha a kimenet felhúzása közben a hangfalak is hangosabbak lesznek. Előbb halkítsd a lehallgatást, csak utána kísérletezz a szinttel.
• Ha nem tudod a hardver maximális szintjét. Előbb nézd meg a leírásban, különben könnyen túlvezérled, és a torzítást csak a kész masteren veszed észre.

Gyakori hibák

• A digitális szokást viszed át. A számítógépben sokan közel 0 dBFS-ig tolják a jelet. Egy −18 dBFS-es kalibrációnál ez már bőven az analóg tartalék teteje.
• Túl óvatosan küldöd. A hardver zajos és élettelen lesz, pedig csak a bemenet volt kevés.
• Hangosabb verziót hasonlítasz. Ha a kimenetet nem igazítod vissza, a hangosabb mindig győz, akkor is, ha rosszabb.
• Nem jegyzed fel a beállítást. Egy hét múlva nem tudod megismételni azt, ami tetszett.
