Transzformátor vagy cső: kétféle analóg szín

Röviden

Az analóg „szín” nem egyetlen dolog. A transformer (transzformátor) mágneses úton formál, főleg a mélyekben ad tömörséget. A tube (elektroncső) aktívan erősít, és felharmonikusokkal meg finom összenyomással színez. Más a forrásuk, más a hatásuk.

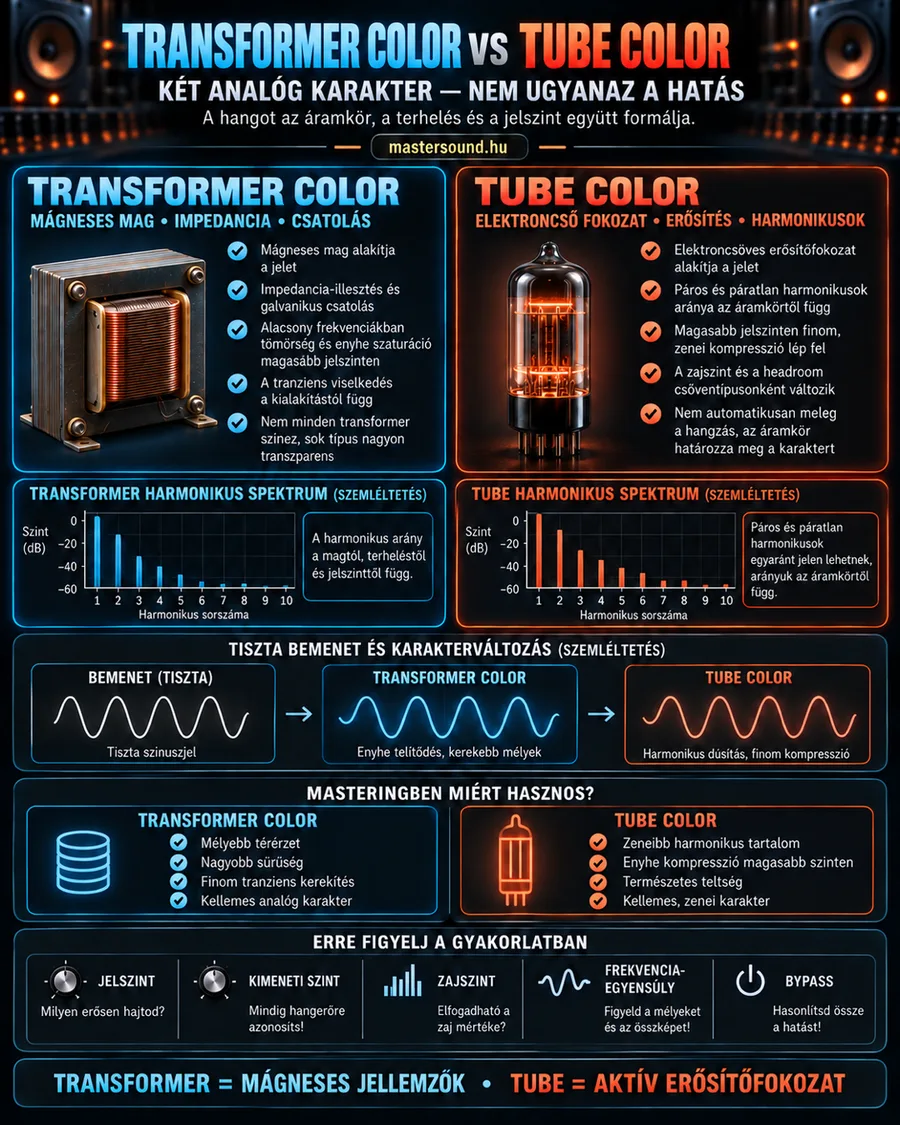

Mit látsz a képen?

A bal felső kék panelen egy transzformátor látszik, rézszínű tekerccsel. A jobb felső narancs panelen egy izzó elektroncső, mellette a csöves fokozat jellemzői. Alattuk két oszlopdiagram szemlélteti, hogy a torzítás energiája hogyan oszlik el a felharmonikusok között. A kép is jelzi, hogy ezek csak illusztrációk: a valódi arány a konkrét áramkörtől és a szinttől függ.

A középső sáv egy tiszta sine wave (szinuszjel) útját mutatja: előbb enyhe telítés és kerekebb alj, aztán dúsítás és finom kompresszió. Lent a „miért hasznos” lista, majd öt gyakorlati szempont: jelszint, kimeneti szint, zaj, frekvencia-egyensúly és bypass. A legalsó sor így foglalja össze: a transzformátor mágneses, a cső aktív erősítés.

Hogyan működik?

A transzformátorban két tekercs ül egy közös magnetic core (mágneses mag) testen. Eredetileg nem a színért kerül a készülékbe. Az impedance matching (impedancia-illesztés) és a galvanic isolation (galvanikus leválasztás) a fő feladata. A színezés mellékhatás: nagy szinten és mély hangoknál a mag telítődni kezd.

A cső ezzel szemben egy gain stage (erősítőfokozat). Egy kis vezérlőjel nagy áramot mozgat benne. Ahogy a jel nő, a cső egyre kevésbé követi egyenesen, és a csúcsokat lágyan lekerekíti. Ettől a hang sűrűbb lesz, és a csúcsok kicsit közelebb kerülnek az átlaghoz.

Képzelj el két szakácsot. Az egyik lassan főz, és az ízek alul összeérnek. A másik a végén pirítja meg az ételt, és új ízek jelennek meg a tetején. Mindkettő „ízesít”, de nem ugyanúgy.

Mélyebben: felharmonikusok és tranziensek

A saturation (telítődés) mindig új harmonic (felharmonikus) tagokat hoz. Hogy melyiket, azt a torzítás alakja dönti el. Ha a hullám két fele egyformán torzul, főleg odd harmonic (páratlan felharmonikus) születik. Ha aszimmetrikusan, a páros tagok is megjelennek.

	Transzformátor	Cső
Honnan jön a szín?	A mag telítéséből	Az erősítés görbületéből
Hol hallod leginkább?	Mélyekben, nagy szinten	Az egész sávban, a szinttel együtt nő
Jellemző felharmonikus	Főleg páratlan, szimmetrikus telítésből	Kapcsolástól függ, gyakran erős páros
Hatás a csúcsokra	Kerekebb mély, puhább indítás	Finom összenyomás
Zaj	Magában szinte nem zajos	Van saját alapzaja

Az even harmonic (páros felharmonikus) tagok oktáv-rokonai az alaphangnak, ezért a fül simának hallja őket. Az egyvégű trióda-fokozatokra ez jellemző. Az ellenütemű kapcsolás viszont a páros tagok nagy részét kioltja, így az már más karakter.

A transient (tranziens) viselkedésben a transzformátor minősége is számít. Egy jól tervezett darab szinte transparent (hangszínt nem változtató). Nem minden transzformátor színez.

A mastering gyakorlatban a kettő sokszor egy dobozban találkozik. Sok csöves eszköz be- és kimenetén transzformátor ül, így a hallott szín a kettő összege. Ezért érdemes a karaktert füllel megítélni, nem a leírás egy szavából. Ha egy eszközön külön állítható a bemenet és a kimenet, azzal részben te döntöd el, melyik fokozat dolgozzon keményebben.

Csináld így

1. Kezdd kis bemeneti szinttel, és hallgasd meg, mit ad az eszköz „üresjáratban”.
2. Emeld lépésenként a bemenetet, és figyeld, a mély vagy a közép-magas változik előbb.
3. Minden lépés után igazítsd az output level (kimeneti szint) gombot, hogy a hangerő ne változzon.
4. Kapcsolgasd a bypass (kikerülés) gombot, és csak a karakterre figyelj.
5. Csöves eszköznél hallgasd meg a halk részeket is. A noise floor (alapzaj) ott derül ki.
6. Válaszd a legkisebb beállítást, ahol a hatás még hallható.

Próbáld ki

Keress két ingyenes szaturációs plugint: egy transzformátoros vagy konzolos, és egy csöves emulációt. Küldj beléjük egy 100 Hz körüli szinuszt, és nézd meg egy ingyenes spektrumelemzővel. A szint emelésével új csúcsok nőnek ki az alaphang felett, és a két plugin mintázata eltér.

Utána tegyél be egy basszusos zenei részletet mindkettőbe, azonos kimeneti hangerővel. Figyeld, melyik tömöríti a mélyet, és melyik hozza előrébb a középet.

Kevés pénzből

• Ingyenes emulációk. Sok ingyenes szaturációs plugin választható karakterrel érkezik. A „transformer”, „console” és „tube” mód különbsége jól hallható.
• Hangkártya bemenete. A legtöbb olcsó hangkártya bemenete transzformátor nélküli, tiszta kapcsolás. Nem baj: a szín hozzáadható később, a tiszta felvétel a jó kiindulás.
• Csöves gitárerősítő. Ha van otthon, hallgasd meg, ahogy a hangerővel együtt nő a telítés. Ugyanaz a jelenség, csak durvább formában.
• Fülhallgatón. A finom felharmonikusokat jól hallod benne, de ellenőrizd hangfalon is.

Mikor ne?

• Csöves készüléket ne nyiss ki. Belül nagyon magas feszültség van, ami kikapcsolás után is megmaradhat.
• Ha a mix már eleve telített és tömör. Még egy réteg szín ilyenkor fáradttá teszi a mastert.

Gyakori hibák

• „Csöves, tehát meleg.” Az áramkör dönti el a karaktert, nem a cső léte. Van nagyon tiszta csöves eszköz is.
• Hangosabbat hasonlítasz. A hardver bekapcsolva gyakran hangosabb, és ez becsapja a füled.
• Túl sok bemeneti szint. A mély bebolyhosodik, a compressor (kompresszor) jellegű összenyomás lapossá teszi a refrént.
• Mindenre ugyanaz a beállítás. A color (hangszínezés) dalonként mást jelent, minden masternél újra hallgasd meg.
