Mic, line és instrument level: melyik bemenetbe dugd?

Röviden

A kábelekben háromféle erősségű jel utazik: gyenge mikrofonjel, erősebb vonalszint és a gitár hangszerszintje. Mindegyiknek saját bemenet kell, különben halk, zajos, torz vagy tompa lesz a felvételed.

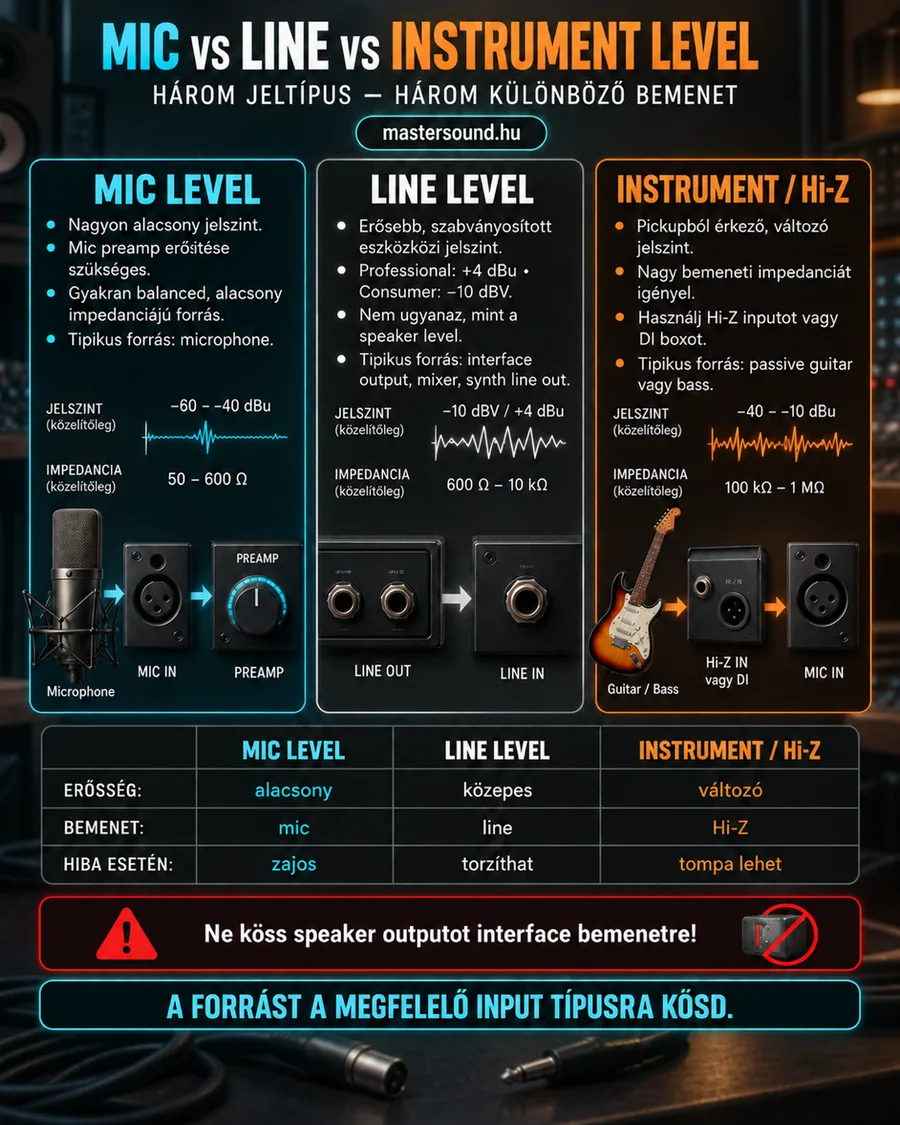

Mit látsz a képen?

A kép három oszlopra oszlik. Balra kékkel a mic level (mikrofonszint): a mikrofon jele az XLR-aljzaton át egy preampbe fut. Középen fehérrel a line level (vonalszint), ahol egy eszköz jack-kimenete egy másik jack-bemenetébe megy. Jobbra narancssárgával az instrument level (hangszerszint): egy elektromos gitár egy Hi-Z bemeneten vagy DI dobozon át jut a mikrofonbemenetre.

Mindhárom oszlopban látsz egy kis hullámot. A bal oldali alig mozdul, a középső nagyot leng. Alatta a jelszint és az impedancia közelítő értéke áll. Az alsó táblázat három sorban hasonlítja össze őket: milyen erős a jel, hová dugd, és mi lesz, ha elrontod. Legalul piros keretben egy tiltás áll: a hangszórókimenetet ne kösd a hangkártyára.

Hogyan működik?

Gondolj egy többemeletes házra, amelyben lift jár. A mikrofonjel a pincében indul: csak néhány millivolt, túl gyenge ahhoz, hogy bármi dolgozni tudjon vele. Egy preamp (előerősítő) viszi fel liftként a földszintre. A földszint a vonalszint: ezen a szinten beszélgetnek egymással a keverők, a hangkártyák és a szintetizátorok. A hangszerszint valahol a kettő között van, a félemeleten. A legfelső emelet a speaker level (hangszórószint), ahová csak a hangszóró jár.

A szint mellett van egy második tulajdonság is, az impedance (impedancia). Ez azt írja le, mennyire terheli egymást a kimenet és a bemenet. A mikrofon és a vonalkimenet jól bírja a terhelést. A passive guitar (passzív gitár) hangszedője viszont érzékeny: ha túl sokat kérnek tőle, a magasai elvesznek.

Mi történik, ha rossz emeletre szállsz ki? A gyenge mikrofonjel a vonalbemeneten alig kap erősítést. Hiába tekered fel, a zaj együtt nő vele. Az erős szintijel a mikrofonbemeneten fordítva jár: a preamp már a legkisebb állásban is túl sokat erősít, és a hang torzul. A gitár a vonalbemeneten elég hangos lehet, csak éppen fénytelen lesz.

Mélyebben: honnan tudod, mit dugsz be?

A szabály egyszerű. A bemenet impedanciája legyen jóval nagyobb, mint a forrásé, nagyjából tízszeres vagy még több. Ezért kap a gitár olyan bemenetet, amelynek impedanciája százezer ohm fölött, gyakran egy megaohm körül van. A képen az impedancia-sorok vegyesen mutatják a forrás és a bemenet értékét, ezért ne tekintsd őket pontos adatnak.

Jel	Tipikus forrás	Bemenet a hangkártyán	Mi lesz, ha rossz helyre dugod?
Mikrofonszint	Mikrofon, DI doboz kimenete	Mic input (mikrofonbemenet), XLR	Vonalbemeneten halk és zajos
Vonalszint	Synth (szintetizátor), dobgép, keverő kimenete	Line input (vonalbemenet), jack	Mikrofonbemeneten torz
Hangszerszint	Passzív gitár vagy basszus	Hi-Z input (nagy impedanciás bemenet)	Vonalbemeneten tompa
Hangszórószint	Erősítő speaker output (hangszórókimenet)	Egyik sem	Károsodhat az eszköz

A vonalszintnek is két változata van. A stúdiógépek professional level (stúdiószint) szerint, +4 dBu-ra készülnek. A hifi és az otthoni eszközök consumer level (fogyasztói szint) szerint dolgoznak, −10 dBV-on. A stúdiószint így körülbelül 12 dB-lel erősebb. Ha egy hifi lejátszót stúdiógéppel kötsz össze, emiatt szólhat halkabban a vártnál.

Csináld így

1. Nézd meg a forrás kimenetét: mikrofon, vonalkimenet vagy hangszedő?
2. Mikrofont XLR-kábellel a mikrofonbemenetre köss.
3. Szintit, dobgépet vagy telefont jack-kábellel a vonalbemenetre köss.
4. Passzív gitárnál kapcsold be az „INST” vagy „Hi-Z” gombot az audio interface (hangkártya) előlapján.
5. Csak ezután állítsd be a gaint, halkról indulva.
6. Ha a kombinált aljzatnál nem tudod, mire vált, olvasd el a hangkártya leírását.

Próbáld ki

Dugd a gitárodat a hangkártyába, és vegyél fel pár pengetést kétszer. Egyszer bekapcsolt „INST” gombbal, egyszer kikapcsolttal. A gaint úgy állítsd, hogy a szintjelző mindkét esetben nagyjából ugyanott járjon.

Hallgasd vissza egymás után a kettőt fülhallgatón. A kikapcsolt gombos változat tompább, fátyolos, mintha egy takaró mögül szólna. Ez a különbség nem a hangerőben van, hanem a hangszínben.

Ha van szintetizátorod vagy dobgéped, csináld meg a fordítottját is. Dugd egyszer a vonalbemenetbe, egyszer átalakítóval a mikrofonbemenetbe, lehúzott gainnel és kikapcsolt 48 V-tal. A második esetben a szintjelző már alacsony állásnál is a pirosba ugrik, és a hang recseg.

Kevés pénzből

• Kétcsatornás olcsó hangkártya. Általában két kombinált aljzata van: az XLR-rész mikrofonra, a jack-rész vonalra vagy gitárra való. A gitárhoz szinte mindig van egy „INST” kapcsoló.
• Nincs Hi-Z bemenet? Egy olcsó passzív DI box (illesztődoboz) a gitár jelét mikrofonszintre alakítja, így a mikrofonbemenet is fogadja.
• Telefon vagy laptop mint hangforrás. A fülhallgató-kimenet vonalszint közeli jelet ad. Kösd a vonalbemenetre, és a telefon hangerejével kezdj alacsonyan.
• Szinti a gitárbemeneten. Működik, de könnyen túlvezérlődik. Ha van vonalbemenet, inkább azt használd.

Mikor ne?

• Hangszórókimenetet soha ne köss hangkártyára vagy keverőre. A jel sokszorosa a vonalszintnek, és tönkreteheti a bemenetet.
• Csöves gitárerősítőt ne kapcsolj be hangszóró nélkül. A terhelés nélküli kimenet károsíthatja az erősítőt. Ha a hangszóró helyett akarsz felvenni, ahhoz külön terhelő doboz kell.

Gyakori hibák

• „A mikrofonom nagyon halk.” Valószínűleg a jack-részbe dugtad átalakítóval, vonalbemenetre. Használj XLR-kábelt.
• „A szintim recseg.” Mikrofonbemenetre került, és a preamp túlvezérlődik. Tedd át a vonalbemenetre.
• „A gitárom élettelen.” A Hi-Z gomb ki van kapcsolva. Nézd meg a lámpáját.
• „Nem stimmel a hangerő két gép között.” Az egyik +4 dBu-s, a másik −10 dBV-os lehet.
