Input pad vagy gain: csillapíts vagy erősíts?

Röviden

Az input pad (bemeneti csillapító) egy kapcsoló, ami az előerősítő előtt fix értékkel halkítja a jelet. A gain (erősítés) gomb utána emeli. A padot csak akkor kapcsold be, ha a jel annyira erős, hogy a gain legkisebb állásában is torzít.

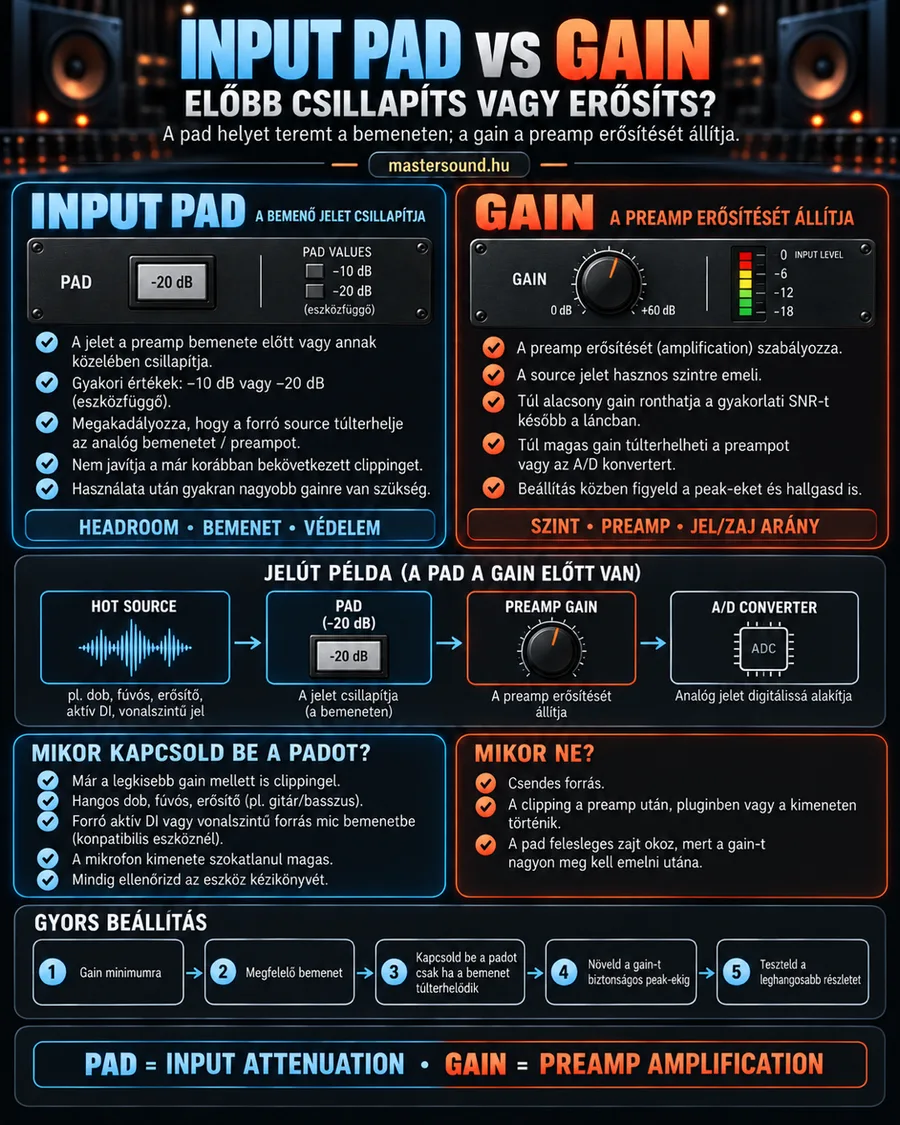

Mit látsz a képen?

A bal felső, kék panelen egy „PAD” feliratú kapcsoló áll −20 dB-es értéken. Mellette két kis négyzet jelöli a −10 és a −20 dB-es lehetőséget. Jobbra, a narancs panelen egy gain gomb 0 és +60 dB között, mellette egy függőleges bemeneti szintmérő. Mindkét panel alatt egy rövid lista mondja el, mit csinál a kapcsoló és mit a gomb.

Középen egy vízszintes sor vezeti végig a jelet. Egy erős forrás hullámformája indul, átmegy a −20 dB-es padon, aztán a gain gombon, végül az átalakító chipjén. A két alsó doboz felsorolja, mikor kapcsold be a padot, és mikor ne. Alul öt lépés mutatja a gyors beállítást, a gain legkisebb állásától a leghangosabb rész teszteléséig.

Hogyan működik?

A preamp (előerősítő) bemenete csak egy bizonyos erősségű jelet tud torzítás nélkül fogadni. A legtöbb forrással ez nem gond. Egy hot source (erős jelforrás) viszont már a bemeneten túllépi ezt a határt. Ilyenkor a gain letekerése hiába jó szándékú, a baj előtte történik.

A pad egy attenuation (csillapítás) fokozat a preamp előtt. Nem állítható finoman, csak ki- és bekapcsolható. Bekapcsolva mondjuk 20 dB-lel halkabban érkezik a jel, és innen a gain már rendben elboldogul vele.

Gondolj a füldugóra egy koncerten. Nem a zenekart halkítja, hanem csak azt, ami a füledbe jut. A hallásod így a hangos részeket is tisztán kezeli. Egy csendes könyvtárban viszont semmit sem hallanál vele. A pad a preamp füldugója.

Mélyebben: hol keletkezik a torzítás?

A torzítás a lánc bármely pontján megjelenhet, és a pad csak az egyiken segít. Érdemes tudni, melyik tünet melyik helyre mutat.

Hol torzít?	Tünet	Mit csinálj?
A mikrofon belsejében	Torz, pedig a gain alacsony, és a hangkártya padja is be van kapcsolva	A mikrofonon lévő csillapító, vagy vidd hátrébb
A preamp bemenetén	A gain legkisebb állásán is piros	Hangkártya padja
Az átalakítónál	Csak magasabb gainnél piros	Vedd vissza a gaint
A programban	A felvétel tiszta, a sáv mégis recseg	A plugin (beépülő modul) szintjét vedd le

A condenser (kondenzátor) mikrofonok egy részén ezért saját pad kapcsoló is van. Az a mikrofon elektronikája előtt csillapít, így a lábdob vagy a gitárláda közvetlen közelében is tiszta marad. A hangkártya padja ehhez már későn jön.

Az A/D converter (analóg-digitális átalakító) sem bír végtelen szintet. Ha a peak (csúcsszint) eléri a 0 dBFS-t, levágódik. A clipping (túlvezérlés) így két helyen is születhet a hangkártyában: a preamp bemenetén és az átalakítónál. A pad az elsőt oldja meg, a gain visszavétele a másodikat.

Csináld így

1. Tekerd a gaint a legkisebb állásra.
2. Nézd meg, jó bemenetre dugtad-e a forrást.
3. Kérd a leghangosabb részt, és figyeld a bemeneti szintmérőt.
4. Ha már így is piros, kapcsold be a padot.
5. Emeld a gaint, amíg a csúcsok −12 és −6 dBFS közé kerülnek.
6. Vegyél fel egy próbát a leghangosabb résszel, és hallgasd vissza.

Próbáld ki

Keresd meg a hangkártyádon a pad kapcsolót. Lehet gomb, kis tolókapcsoló, vagy egy menüpont a hangkártya vezérlőprogramjában. Ha a mikrofonodon is van „−10” vagy „−20” feliratú kapcsoló, az is pad.

Állíts be egy hangos, de fülnek biztonságos forrást, például egy tapsot vagy egy doboz ütését közelről. Figyeld az input level (bemeneti szint) jelzőjét pad nélkül, aztán bekapcsolt paddal. Látni fogod, hogy a jel egy lépésben esik le, nagyjából annyi decibelt, amennyi a kapcsolóra van írva. Hallgasd meg a halk részt is: bekapcsolt pad mellett több gain kell, és a zaj is kicsit előjön.

Kevés pénzből

• Nincs pad a hangkártyádon. Vidd hátrébb a mikrofont. Már fél méter is sokat számít egy hangos gitárládánál.
• Szintetizátort vagy telefont mikrofonbemenetbe dugtál. Inkább tedd át a vonalbemenetre, az erre készült. Ha nincs ilyen, a pad segít.
• Aktív basszus a gitárbemeneten. Az erős jel miatt ide is kellhet a pad, ha van. Ha nincs, a hangszer saját hangerejét vedd le kicsit.
• Az active DI box (aktív illesztődoboz) saját padja. Sok DI dobozon is van csillapító, erős forrásnál használd azt.

Mikor ne?

• Halk forrásnál. Suttogó ének, fingerpicking akusztikus gitár, halk beszéd: itt a pad csak elveszi azt a jelet, amit a gainnel utána visszaerősítesz, a zajjal együtt.
• Dynamic mikrofonnal, átlagos énekhez. Ennek a jele eleve gyenge. Ha mégis torzít, előbb a gaint és a bemenetet ellenőrizd.
• Ha a torzítás a programban van. A pad a hangkártyán ül, a felvétel utáni hibákhoz nem ér el.
• Felvétel közben. Kapcsolgatás közben kattanhat, és a szint hirtelen ugrik. Előtte döntsd el.

Gyakori hibák

• Állandóan bekapcsolt pad. A halk éneknél így a gain tetejére kell menni, és sistereg a felvétel. Rontja a signal-to-noise ratio (jel-zaj viszony) értékét.
• Pad helyett a faderrel próbálkozol. A fader a felvétel után hat, a bemenetet nem védi.
• Pad a kész felvételen. Ami már torzan került a fájlba, azt semmilyen kapcsoló nem hozza helyre.
• Túl kevés headroom (szinttartalék). A próbán halkabban játszott a dobos, felvételkor keményebben. Mindig a leghangosabb részre állíts.
