SBIR: miért tűnik el a basszus?

Röviden

A hangfalból a mély hang hátrafelé is kijut, visszapattan a falról, és kicsit később ér a füledhez. Egy bizonyos frekvencián a két hang kioltja egymást, és a basszus egy sávja eltűnik. Ez az SBIR (hangfal-fal interferencia), és a hangfal helyének változtatásával kezeled.

Mit látsz a képen?

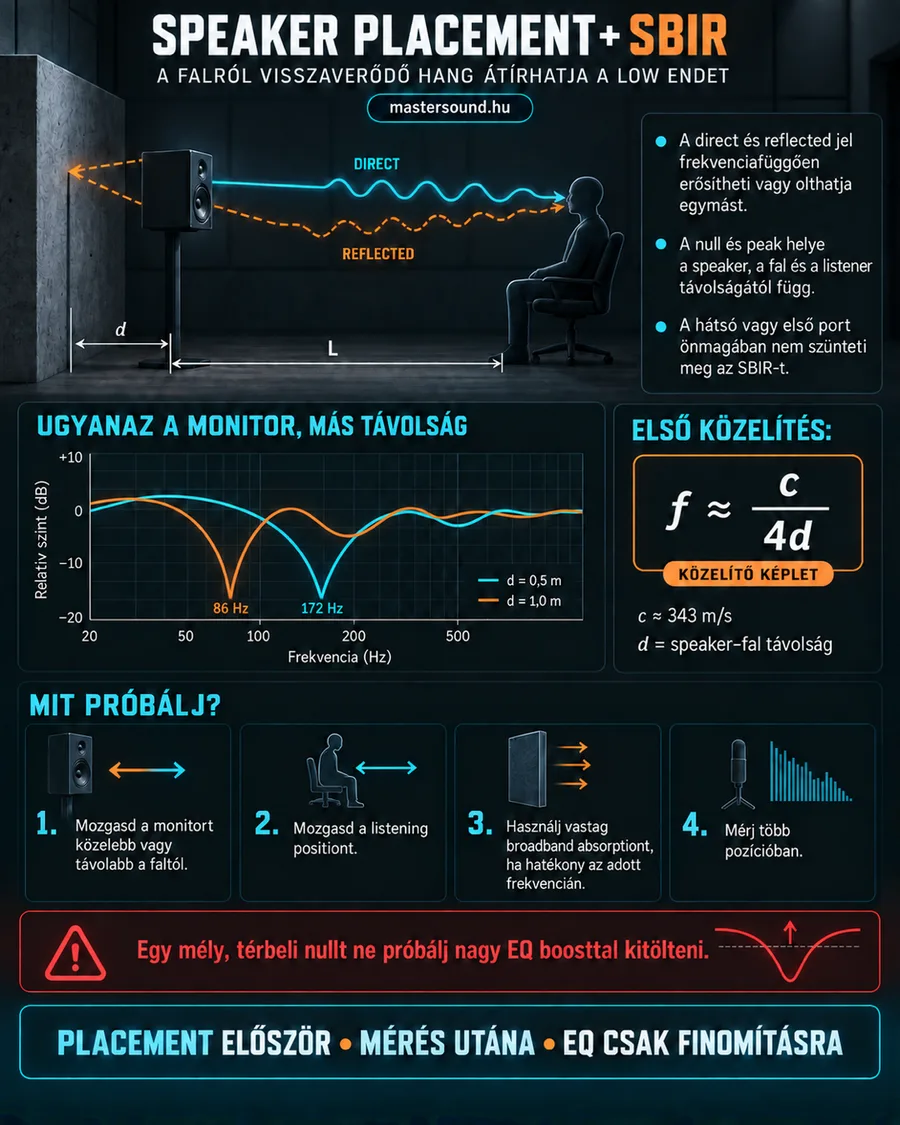

A felső képen balra egy betonfal, előtte állványon egy hangfal, jobbra egy széken ülő hallgató. A kék egyenes vonal a direct sound (közvetlen hang), a narancs szaggatott vonal a falról visszapattanó reflection (visszaverődés). Alul a d a hangfal és a fal, az L a hangfal és a hallgató távolsága.

Középen balra egy grafikon ugyanazt a hangfalat mutatja két helyen. Fél méterre a faltól a kék görbén 172 Hz-nél van mély gödör. Egy méterre a narancs görbén 86 Hz-nél. Jobbra a közelítő képlet: f ≈ c / 4d. Alatta a „Mit próbálj?” sor négy lépése, a piros sáv pedig figyelmeztet, hogy a mély lyukat ne kiemeléssel töltsd fel.

Hogyan működik?

A mély hangokat a hangfal nem csak előre sugározza, hanem szinte minden irányba. A doboz mögötti front wall (első, hangfal mögötti fal) ezt visszaveri. A visszavert hang 2d-vel hosszabb utat tesz meg, mint a közvetlen.

Ha ez a kerülő pont a wavelength (hullámhossz) fele, a visszavert hullám épp ellentétes állásban érkezik. Ilyenkor phase cancellation (kioltás) történik. Ez akkor van, amikor a faltávolság a hullámhossz negyede, innen a 4d a képletben.

Az első bevágás a legfontosabb, de nem az egyetlen. A háromszoros és ötszörös frekvencián újabb, általában sekélyebb gödrök jönnek. Köztük pedig olyan sávok, ahol a két hang erősíti egymást, és a mély kicsit feldúsul. A görbe ettől lesz hullámos.

Olyan ez, mint a zajszűrős fülhallgató, csak itt ellened dolgozik. A fülhallgató szándékosan ellentétes hullámot kever a zajhoz, hogy eltűnjön. A fal ugyanezt csinálja a basszusoddal, csak senki nem kérte.

Mélyebben: mitől függ, és mit tehetsz?

A távolságot a mélysugárzó közepétől mérd a falig, nem a doboz hátuljától. Egy gyors táblázat a képlet alapján:

Faltávolság (d)	Első bevágás kb.	Mit jelent?
0,2 m	430 Hz	Magasan van, egy vastag panel a hangfal mögött jól kezeli
0,5 m	170 Hz	A basszus és az alsó közép határa, sokszor zavaró
1,0 m	86 Hz	A basszus közepe, nagyon zavaró
2,0 m	43 Hz	Mélyen, és a hosszú kerülő miatt gyengébb is

A képlet első közelítés. A pontos helyet és mélységet a hallgató távolsága is befolyásolja, és a két oldalfal, a padló vagy az asztal is okozhat hasonló bevágást. Ezért a mérés a végső szó.

Két jó irány van. Vagy egészen közel tolod a falhoz, és a bevágás felkerül oda, ahol egy broadband absorber (szélessávú hangelnyelő) már megfogja. Vagy messzire húzod, és a lyuk a legmélyebb tartományba csúszik. A falhoz tolt hangfal viszont dúsabb mélyet ad. Sok aktív monitor hátulján van erre egy kapcsoló, amivel a mélyeket visszaveheted.

A hátsó port (hangnyílás) ezen nem változtat. A nyílás ugyanúgy sugároz a fal felé, a kioltás tehát megmarad.

Csináld így

1. Mérd le a mélysugárzó közepe és a fal távolságát, és számold ki: 343 osztva a távolság négyszeresével.
2. Ha a bevágás 60 és 200 Hz közé esik, érdemes tologatni. Minden próbát a listening position (hallgatási pozíció) helyén ülve hallgass.
3. Próbáld a hangfalat 15–20 centire a faltól, mögötte vastag elnyelővel. A hátsó kapcsolóval szelídítsd a többlet mélyet.
4. Ha a szobád engedi, próbáld a másik végletet is: jóval messzebb a faltól.
5. Minden állásnál hallgasd meg ugyanazt a dalt, és ha van, mérj measurement microphone (mérőmikrofon) segítségével is.
6. Csak a legjobb hely után nyúlj az EQ (hangszínszabályzó) felé, és ott is inkább vágj, mint emelj.

Próbáld ki

Számold ki a saját bevágásodat a képlettel. Egy tesztjel-generátorral játssz le egy sine wave (szinuszhullám) hangot épp ezen a frekvencián, halkan, és ülj a helyedre. Aztán ugyanezt 20 Hz-cel feljebb és lejjebb is. A kiszámolt hang gyengébb lesz, mint a szomszédai. Tartsd a hangerőt végig alacsonyan, mert a tiszta mély hang könnyen túlhajtja a kis hangfalat.

Most told a hangfalat 30 centivel közelebb a falhoz, és hallgasd meg újra mindhármat. A lyuk elmozdult, a korábban gyenge hang visszajött. Ettől a pillanattól érted, miért az elhelyezés az első.

Kevés pénzből

• Mérőszalag és számológép. Ez a két eszköz megmondja, hová várhatod a gondot. Pénzbe nem kerül.
• Ingyenes tesztjel. A legtöbb zeneprogramban van szinuszgenerátor, de egy böngészős hanggenerátor is megteszi.
• Takaró a hangfal mögé. Egy vastagon összehajtott paplan a fal előtt ideiglenesen jelzi, mennyit segítene egy elnyelő panel. A mélyekre ne várj tőle csodát.
• Az asztal mozgatása. Sokszor nem a hangfalat kell tologatni, hanem az egész asztalt fél méterrel beljebb húzni. A fal mögé így hely marad.

Gyakori hibák

• A hangfal 50–100 centire a faltól, „mert úgy tanultam”. Épp ez a távolság teszi a lyukat a basszus közepébe.
• A lyuk feltöltése nagy boost (kiemelés) segítségével. A hangfal küszködik, a lyuk marad, máshol pedig túl sok lesz a mély.
• Csak az egyik hangfalat mozgatod. A két oldal eltérő bevágást kap, és a low end (mélytartomány) féloldalas lesz.
• A hangfal helyét a bútorhoz igazítod. A speaker placement (a hangfal helye) előbb jön, a bútor utána.
