Subwoofer crossover és phase beállítása

Röviden

A subwoofer (mélysugárzó) és a fő hangfalak között a crossover (hangváltó) osztja szét a frekvenciákat. A phase és a delay azt dönti el, hogy az átmenetnél a kettő összeadódik vagy kioltja egymást. A jól beállított rendszer egyetlen, egyenletes hangfalként szól.

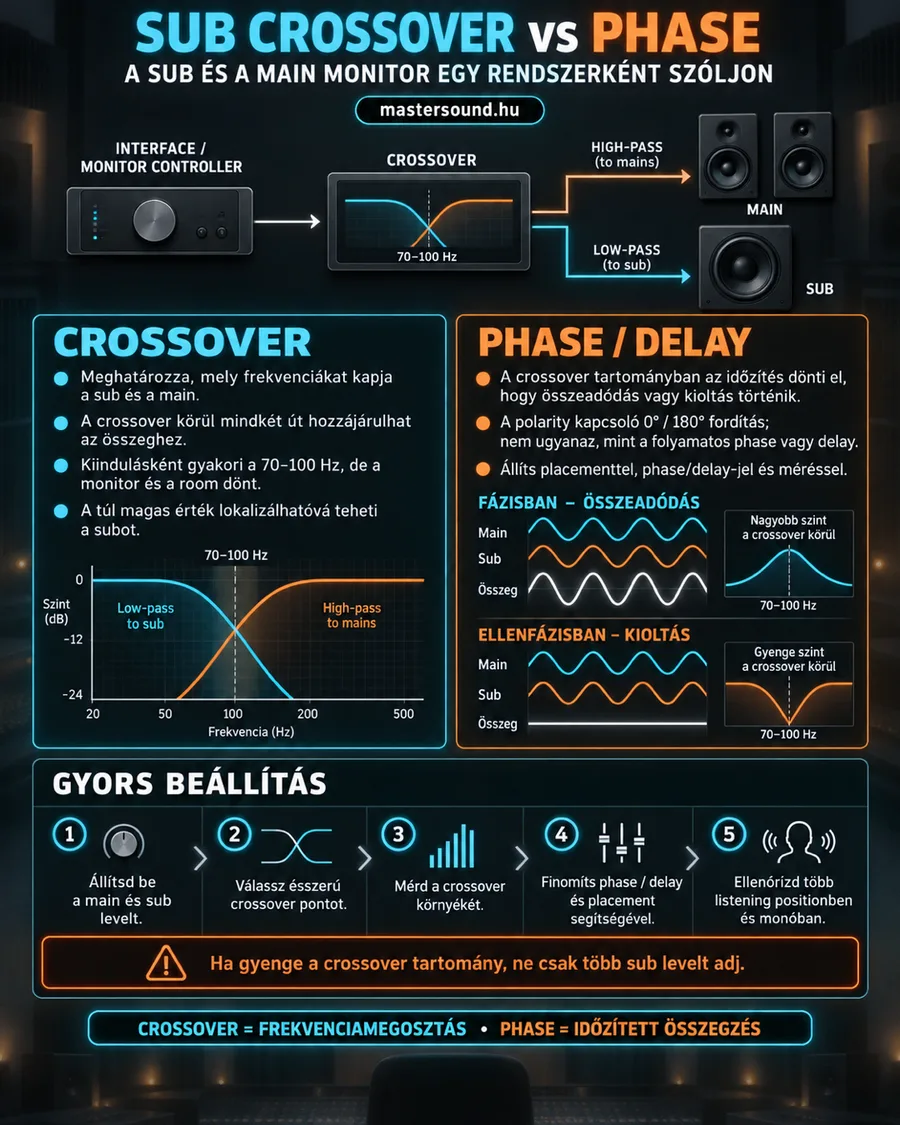

Mit látsz a képen?

A felső sorban balra egy audio interface (hangkártya) vagy monitor controller (hangfal-vezérlő egység) látszik. Középen a hangváltó doboza, rajta két metsződő görbével és a 70–100 Hz felirattal. Innen a jel kettéválik: fölül a fő hangfalak felé, alul a mélysugárzó felé.

Balra lent a grafikonon a kék görbe a mélysugárzóé, a mélyeken teljes szinten, fölfelé esik. A narancs görbe a fő hangfalaké, alulról emelkedik. A kettő 70–100 Hz körül keresztezi egymást. Jobbra két hullámpár áll: fázisban az összeg nagyobb, ellenfázisban szinte nulla. A kis grafikonok ugyanezt mutatják az átmenetnél csúcsként és gödörként. Alul öt lépés és egy figyelmeztetés zárja a képet.

Hogyan működik?

A hangváltó két szűrőből áll. A low-pass filter (magasvágó, aluláteresztő szűrő) csak a mélyeket engedi a mélysugárzóba. A high-pass filter (mélyvágó, felüláteresztő szűrő) ugyanezeket elveszi a main monitor (fő hangfal) elől. Az átmenet nem éles: egy sávban mindkettő szól, és ott a két hangnak jól kell összeadódnia.

Hogy jól adódik-e össze, azt az időzítés dönti el. A mélysugárzó sokszor messzebb áll, mint a fő hangfalak, és a szűrői is késleltetnek egy kicsit. A phase (fázis) és a delay (késleltetés) állításával ezt a csúszást egyenlíted ki.

Olyan ez, mint két evezős egy csónakban. Ha egyszerre húznak, a csónak szépen halad. Ha az egyik fél ütemmel késik, a csónak tekereg, és sokkal lassabb, pedig mindketten ugyanolyan erősen dolgoznak.

Mélyebben: kapcsoló, gomb és hangváltási pont

A polarity (polaritás) kapcsoló két állású, 0 és 180 fok. A jelet fejjel lefelé fordítja. A folyamatos phase gomb viszont fokozatosan tolja el az időzítést az átmenet környékén. A delay ezredmásodpercben késlelteti a jelet: 1 ms nagyjából 34 cm-nyi útnak felel meg.

A hangváltási pont kiindulásnak gyakran 70–100 Hz. A fő hangfalad mélyét és a szobádat is figyelembe kell venni. Ha túl magasra teszed, a mélysugárzó hangja kiválik, és hallod, honnan jön. 80 Hz alatt a füled nehezen mondja meg, melyik irányból érkezik a mély.

Beállítás	Mit csinál?	Mikor nyúlj hozzá?
Crossover	Kettéosztja a frekvenciákat	Elsőként, a fő hangfal mélye alapján
Level (jelszint)	A mélysugárzó hangereje	Az átmenet után, óvatosan
Polaritás	0 vagy 180 fok	Ha az átmenet gyenge
Phase vagy delay	Finom időzítés	A polaritás után, finomításra

Ha a mélysugárzóban nincs kimenet a fő hangfalak felé, a hangfalak továbbra is teljes sávot kapnak. Ilyenkor a mélysugárzó csak rárakódik a mélyekre. Ez is működhet, de nehezebb egyenletesre állítani. Ha a hangkártyádon vagy a vezérlődön van erre külön beállítás, azt keresd: a fő hangfalak mélyét levágva mindkét hangfal könnyebben dolgozik.

Csináld így

1. Kapcsold mono (monó) módba a lehallgatást, és ülj a listening position (hallgatási pozíció) helyére.
2. Állítsd be a hangváltási pontot, például 80 Hz-re.
3. Játssz le egy szinuszhangot pont a hangváltási frekvencián, halkan.
4. Fordítsd a mélysugárzót 180 fokra, és tekerd a phase gombot addig, amíg a hang a leghalkabb.
5. Ezután fordítsd vissza a polaritást 0 fokra. Most a két hang a legjobban erősíti egymást.
6. Végül állítsd a mélysugárzó szintjét úgy, hogy egy jól ismert dalban a mély se ki ne lógjon, se el ne fogyjon. Ellenőrizd több helyen is.

Próbáld ki

A 3. lépés szinuszhangja mellett nyúlj a polaritáskapcsolóhoz, és váltogasd 0 és 180 között. Az egyik állásban a hang teltebb, a másikban üresebb vagy halkabb. Ez a különbség a phase cancellation (kioltás), a saját füleddel.

Utána told a mélysugárzót fél méterrel hátrébb, és próbáld újra. A jobb állás megváltozhat. Ebből érted, hogy a hely és az időzítés ugyanannak az éremnek a két oldala.

Kevés pénzből

• Mászd körbe a padlót. Tedd a mélysugárzót a saját széked helyére, játssz basszusos zenét, és négykézláb járd végig az asztal előtti padlót. Ahol a mély a legegyenletesebb, oda tedd a mélysugárzót.
• Szinuszgenerátor ingyen. A tesztjelhez nem kell mérőszoftver, egy egyszerű hanggenerátor is elég.
• Telefonos hangnyomásmérő. A pontos szám nem fontos, a phase gomb forgatásánál a legnagyobb és a legkisebb értéket viszont jól mutatja.
• Kell egyáltalán? Kis, kezeletlen szobában egy mélysugárzó a room mode (szobamódus) gondokat fel is erősítheti. Előbb a fő hangfalak helyét tedd rendbe, a legmélyebb hangokat pedig fejhallgatón ellenőrizd.

Mikor vigyázz?

• A tesztjelet mindig halkan kezdd. A mélysugárzó egy tiszta szinuszhangot nagyon hangosan is vissza tud adni, a füled pedig a mélyeken rosszul becsüli a hangerőt.
• A szomszédokra is gondolj. A mély hang a falon és a födémen át jut a legkönnyebben, ezért este inkább fejhallgatón dolgozz.

Gyakori hibák

• Túl hangos mélysugárzó. Eleinte jólesik, de a keverésed máshol vékony lesz. Állítsd a fő hangfalakhoz, ne a saját ízlésedhez.
• A gyenge átmenetet szinttel javítod. Ha kioltás van, a több hangerő csak a lyuk körül tesz hozzá. Előbb időzíts.
• A mélysugárzó a sarokban, mert ott elfér. A sarokban minden módus felerősödik. A placement (elhelyezés) a beállítás első lépése.
• Csak egy ponton hallgatod. Mozdulj meg fél métert is: ha teljesen más, még nincs kész.
