Broadband panel vagy bass trap a mélyekre?

Röviden

A broadband panel (szélessávú hangelnyelő) a közép- és magas hangokat fogja meg, főleg ott, ahonnan a hang a füledbe pattan. A mélyekhez ennél jóval vastagabb vagy kifejezetten hangolt elem kell: ez a bass trap (mélyhang-csapda). A kettő nem helyettesíti egymást, hanem más a dolguk.

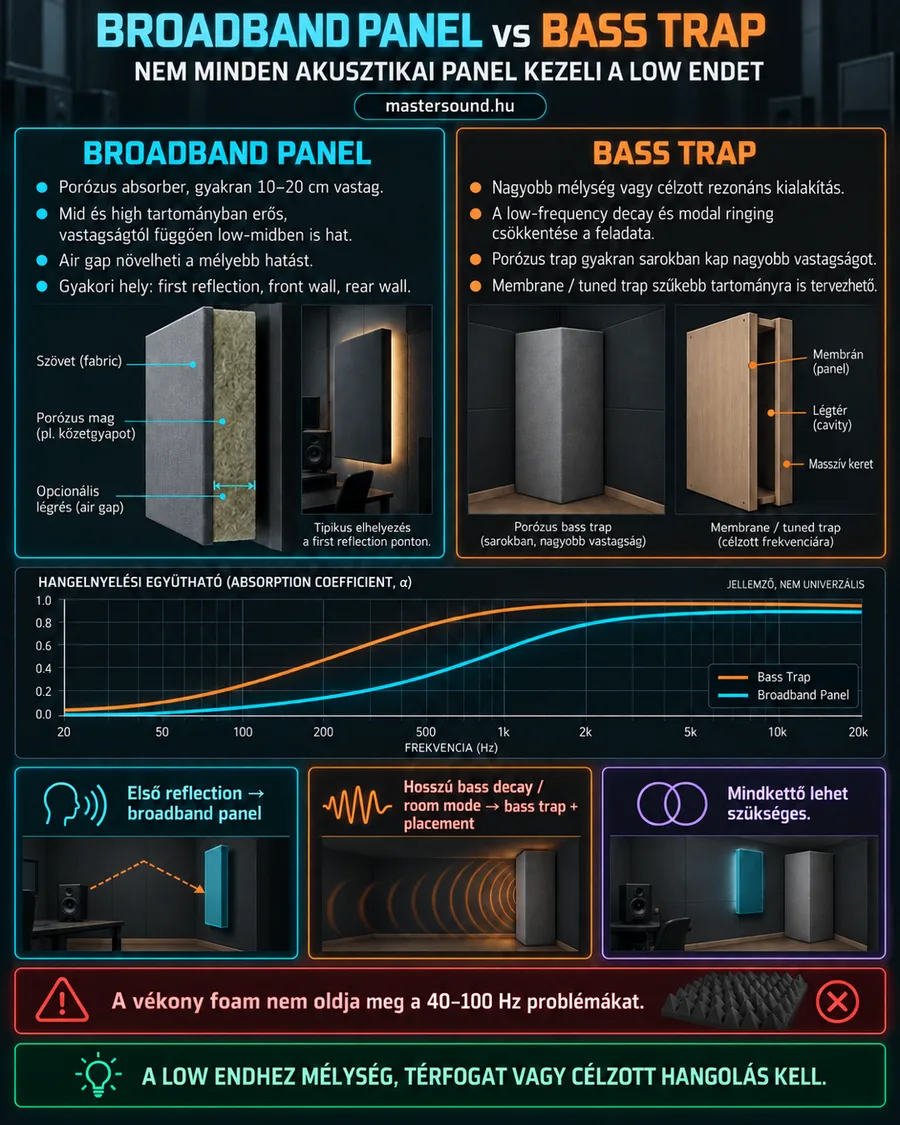

Mit látsz a képen?

A bal felső kék keretben a szélessávú panel metszete látszik. Kívül a fabric (burkolószövet), alatta a porózus mag, például kőzetgyapot, mögötte pedig egy opcionális légrés a fal előtt. Mellette a tipikus helye: egy oldalfal, ahonnan a hangfal hangja a hallgató felé verődik.

A jobb felső narancs keretben két bass trap áll. Az egyik egy vastag, sarokba állított porózus tömb. A másik egy fakeretes doboz, elöl egy lappal, mögötte zárt légtérrel. Ez a membrános vagy hangolt csapda.

Középen egy grafikon mutatja az elnyelést a frekvencia függvényében. Mindkét görbe a magasak felé emelkedik, a bass trapé viszont jóval lejjebb kezd felfutni. A három alsó kép sorban megmutatja, melyik mire való, a piros sáv pedig figyelmeztet: a vékony szivacs a 40–100 Hz-es gondokon nem segít.

Hogyan működik?

A porous absorber (porózus hangelnyelő) a levegő mozgását fékezi. A rezgő levegő a szálak között súrlódik, és az energia egy része hővé válik. Ez csak akkor megy jól, ha a levegő a panelen belül tényleg sokat mozog.

A midrange (középtartomány) és a high end (magas tartomány) hullámai rövidek, pár centitől pár tíz centiig. Ezeket egy 5–10 centis panel is jól megfogja. A low end (mélytartomány) viszont más világ. A wavelength (hullámhossz) 100 Hz-en nagyjából 3,4 méter, 50 Hz-en majdnem 7 méter. Egy vékony réteg ennek csak apró szeletét éri.

Olyan ez, mint egy papírzsebkendő és egy kiborult vödör víz. A zsebkendő remekül felszív egy kávécseppet. A vödörnyi vízzel viszont nem bír, ahhoz felmosórongy és sok anyag kell. A mély hang az a vödör víz.

Mélyebben: miből lesz a mélyhang-csapda?

A mélyekre két út van. Az egyik a több anyag: vastagabb porózus tömb, vagy ugyanaz a panel egy air gap (légrés) után. A légrés olcsó trükk. A falnál a levegő alig mozog, pár tíz centivel beljebb már többet, ezért a faltól elhúzott panel mélyebbre hat.

A másik út a hangolás. A membrane trap (membrános mélyhang-csapda) elülső lapja együtt rezeg a mögötte lévő légtérrel. Egy szűkebb sávban sokat nyel, azon kívül keveset. Ezt akkor érdemes választani, ha mérésből tudod, melyik frekvencia a gond.

	Szélessávú panel	Porózus bass trap	Membrános csapda
Vastagság	Kb. 5–20 cm	Sokkal vastagabb, sokszor sarokba töltve	Doboz, belül légtérrel
Mit nyel jól?	Közép, magas, vastagon az alsó közép	Széles sávban, a mélyekig lenyúlva	Egy kiválasztott mély sávot
Tipikus hely	Oldalfal, mennyezet, hátsó fal	Sarkok	Sarok vagy fal, mérés után
Nehézség	Könnyű házilag	Könnyű, csak sok anyag kell	Tervezés és mérés kell hozzá

Az absorption coefficient (hangelnyelési tényező) 0 és 1 közötti szám. A 0 azt jelenti, hogy minden visszapattan, az 1 azt, hogy minden elnyelődik. Egy termék adatlapján frekvenciánként adják meg. A mélyeknél nézd meg, 125 Hz-en mennyit tud.

Csináld így

1. Ülj a keverőhelyre, és keresd meg a first reflection point (első visszaverődési pont) helyeket az oldalfalakon. Ide kerüljön az első két szélessávú panel.
2. Ha van még panel, tedd a front wall (első, hangfal mögötti fal) közepére és a mennyezetre, a fejed és a hangfalak közé.
3. A paneleket pár centis vagy nagyobb légréssel szereld fel, ne ragaszd a falra.
4. A szoba elülső két függőleges sarkába állíts vastag porózus csapdát, padlótól plafonig, ha elfér.
5. Ha marad hely, a hátsó sarkok és a rear wall (hátsó fal) következnek.
6. Minden lépés után hallgass meg egy jól ismert dalt, és figyeld a basszus egyenletességét.

Próbáld ki

A keverőhelyeden ülve csapd össze egyszer a két tenyered, és figyeld, mi cseng utána. Akassz fel egy vastag, kétrét hajtott takarót az oldalfalra, és csapj újra: a csengés rövidebb és tompább lesz.

Most játssz le a hangfalon halkan egy 50 Hz körüli szinuszhangot, és sétálj körbe a szobában. Egyes pontokon erősebb, máshol gyengébb. Tedd vissza a takarót, és járd be újra ugyanazt az utat. A különbség alig változik. A takaró a tapsot megfogta, a mély hangot nem.

Kevés pénzből

• Házi panel. Kőzetgyapot vagy üveggyapot táblából, fakeretből és légáteresztő szövetből olcsón összeállítható. Vágáskor viselj pormaszkot, kesztyűt és szemüveget, és a szövet zárja be teljesen a szálakat.
• A sarok a legjobb befektetés. Ha csak néhány táblára futja, azokat egymás mögé rakva állítsd a két elülső sarokba. Egy vastag sarok többet ér a mélyeken, mint sok vékony panel szétszórva.
• Légrés ingyen. Ugyanazt a panelt állítsd 10 centivel a fal elé, és mélyebbre hat, egy forintba sem kerül.
• Szivacsot csak a magasakra. Ha már van acoustic foam (akusztikai szivacs), az első visszaverődésekre jó lesz. Mélyekre ne vegyél többet belőle. Sok olcsó szivacs éghető, ezért nézd meg, van-e tűzvédelmi besorolása.
• Bútor is segít. Egy nagy, puha kanapé a szoba hátuljában a mélyeket is kicsit csillapítja.

Gyakori hibák

• Minden fal tele vékony szivaccsal. A szoba tompa lesz, a basszus pedig ugyanúgy bömböl. A low-mid (alsó közép) tartomány ettől gyakran még sárosabbnak is tűnik.
• A panel a falra ragasztva. Légrés nélkül a mélyebb hatás egy része elvész.
• Csak egy sarok kezelve. A room mode (szobamódus) a szoba minden sarkában erős, egyetlen csapda ritkán elég.
• Hosszú zengés a mélyeken, és EQ-val próbálod eltüntetni. A modal ringing (módusos utózengés) térbeli jelenség, csapdával és elhelyezéssel kell kezelni.
