Listening triangle és toe-in: hová tedd a hangfalakat?

Röviden

A két hangfal és a fejed alkosson egyenlő oldalú háromszöget, a magassugárzók pedig legyenek nagyjából fülmagasságban. Utána a hangfalak befordításával finomhangolod, milyen éles és széles legyen a sztereókép.

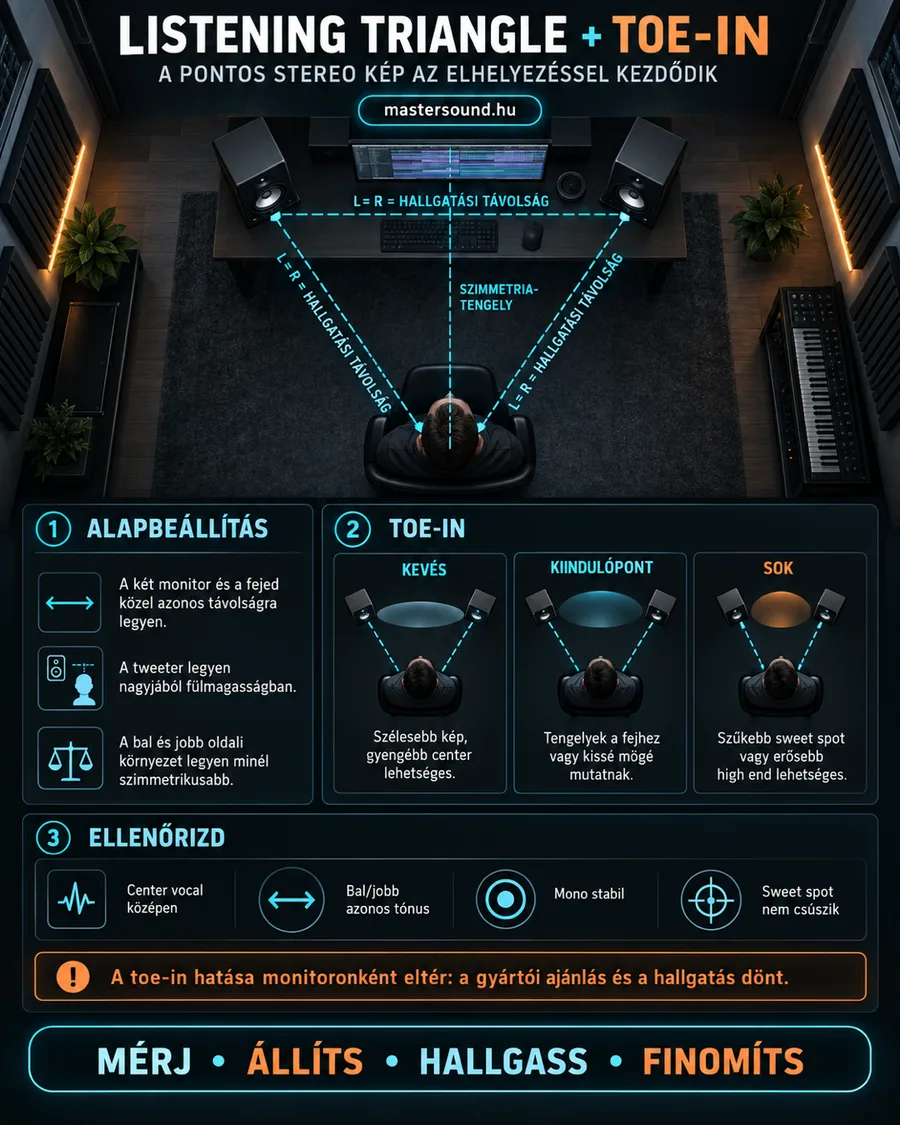

Mit látsz a képen?

A kép felső fele felülnézetből mutat egy stúdiót. A két hangfalat és a hallgató fejét szaggatott kék vonalak kötik össze, mindhárom oldalon ugyanaz a felirat: L = R = hallgatási távolság. Középen függőleges vonal fut, ez a szimmetriatengely. Figyeld meg: a hallgató pontosan ezen a vonalon ül.

Az 1-es doboz három alapszabályt sorol fel: azonos távolság, fülmagasságú magassugárzó és szimmetrikus környezet. A 2-es dobozban ugyanaz a helyzet háromféle befordítással látszik: kevés, kiindulópont és sok. A 3-as sáv négy ellenőrző pontot ad, a narancs sor pedig figyelmeztet, hogy a befordítás hatása hangfalanként eltér.

Hogyan működik?

A listening triangle (hallgatási háromszög) azért fontos, mert a füled a két studio monitor (stúdióhangfal) hangjának összevetéséből rakja össze a stereo image (sztereó hangkép) részeit. Ha a két oldal hangja pontosan egyszerre és egyforma erővel érkezik, a középre tett hang középen szól. Ha az egyikhez pár centivel közelebb ülsz, annak a hangja hamarabb ér oda, és az egész kép arra dől.

Olyan ez, mint egy libikóka. Amíg a két oldal egyforma, a közép vízszintes marad. Egy kis súlytöbblet az egyik oldalon, és azonnal lebillen.

A háromszög mérete a listening distance (hallgatási távolság). Ezt a hangfal hangszórójának közepétől a füledig méred. A magasságot a tweeter (magassugárzó) szabja meg. A magas hangok erősen irányítottak, ezért a legtisztábban on-axis (tengelyen, szemből) szólnak.

Mélyebben: mennyire fordítsd be?

A toe-in (hangfalak befelé fordítása) azt jelenti, hogy a hangfalakat kicsit egymás felé forgatod. Nincs egyetlen helyes szög, de van jó kiindulópont.

Befordítás	Mit hallasz?	Mikor jó?
Kevés, szinte egyenesen előre	Szélesebb kép, gyengébb, bizonytalanabb közép	Ha a magasak túl élesek
Kiindulópont: a fejedre vagy kicsit mögé	Stabil közép, kiegyensúlyozott hangszín	Első beállításnak szinte mindig
Sok, a fejed elé mutat	Szűkebb ideális pont, erősebb magasak lehetnek	Ha a közép szétesik, és a magasak tompák

A kiindulópontnál a center (panorámaközép) a legtisztább. A sweet spot (ideális pont) az a kis terület, ahol a kép a legpontosabb. Minél erősebb a befordítás, annál kisebb ez a pont, és annál kevésbé mozdulhatsz el belőle.

A befordítás a high end (magas tartomány) hangszínét is változtatja. A hangfalak nem egyformán sugároznak minden irányba, ezért a képen is szerepel: a gyártói ajánlás és a saját füled dönt. Ha van a hangfal leírásában javasolt szög, azzal kezdd.

Egy apróság, amit sokan kihagynak: a hangfal állása. A legtöbb stúdióhangfalat állva tervezték, a magassugárzóval a mélysugárzó fölött. Ha az oldalára fekteted, a két hangszóró egymás mellé kerül. Ilyenkor egy kis oldalirányú fejmozdulatra is ingadozik a magasak hangszíne. Ha a leírás nem engedi kifejezetten a fekvő állást, tartsd állva.

Csináld így

1. Tedd a hangfalakat a szoba hosszabb fala mentén, középre, hogy a bal és a jobb oldal környezete minél hasonlóbb legyen.
2. Mérd le a két hangszóró közepének távolságát. Ugyanezzel a távolsággal jelöld ki a fejed helyét mindkét hangfaltól.
3. Emeld vagy döntsd meg a hangfalakat, hogy a magassugárzó nagyjából a füled magasságában legyen.
4. Fordítsd a hangfalakat a fejed felé. Ülj le, és nézz előre: mindkét hangfal elejét ugyanannyira kell látnod.
5. Játssz le egy mono (monó) hangot, például egy beszédfelvételt. Középen kell szólnia, a fejed előtt, egy pontban.
6. Ha a közép elkenődik vagy a magasak szúrnak, fordíts egy keveset, és hallgasd meg újra.

Próbáld ki

Tegyél egy monó beszédfelvételt a mestersávra, és ülj pontosan a háromszög csúcsába. Csukd be a szemed, és mutass arra, ahonnan a hangot hallod. Most told a széked tíz centivel balra, és mutass újra. A hang elszökik a közelebbi hangfal felé. Ezt jelenti, hogy a háromszög pontossága számít.

Második kísérletnek fordítsd a hangfalakat teljesen egyenesen előre, és hallgass bele egy dalba. Aztán fordítsd őket a fejed felé. A különbség leginkább a magasakon és a közép élességén hallatszik. Az egyenesen álló hangfal off-axis (tengelyen kívüli) hangja tompább és szórtabb.

Kevés pénzből

• Nincs mérőszalag? Egy zsinór vagy egy USB-kábel is jó. Nem a centi számít, hanem hogy mind a három oldal egyforma legyen.
• Alacsony az asztal? Két stabil könyvkupac vagy egy fadoboz is felemeli a hangfalat. Ha nem tudod emelni, egy kis ék alátéttel döntsd hátra, hogy a magassugárzó a füledre nézzen.
• Jelöld meg a helyet. Egy-egy darab festőszalag az asztalon a hangfalak sarkainál. Így takarítás után is pontosan visszateszed őket.
• Kicsi a szoba? Inkább legyen kisebb a háromszög, mint hogy ferde. Egy méteres oldal is teljesen jól működik.

Gyakori hibák

• A hangfal a sarokban vagy a fal tövében áll. A mély ettől dübörgő és pontatlan lesz. Húzd el a falaktól, amennyire a hely engedi.
• Az egyik hangfal mellett fal van, a másik mellett nyitott tér. A két oldal másképp szól, és a közép elcsúszik. Keress szimmetrikus helyet.
• A magassugárzó a mellkasod magasságában van. A magasak tompák lesznek. Emeld vagy döntsd a hangfalat.
• Hátradőlve keversz. A háromszöget ülő testtartásra mérted, hátradőlve kicsúszol a csúcsából.
• A görgős széked minden nap máshol áll. Ne csak a hangfalak helyét jelöld meg, hanem a széked helyét is a padlón.
