Zárt (sealed) vagy bass reflex monitor?

Röviden

A sealed enclosure (zárt hangfaldoboz) a mélyeket fokozatosan engedi el. A bass reflex (reflexnyílásos hangfal) egy csővel azonos méretből mélyebbre ér, de a hangolása alatt hirtelen elfogy a mély, és nagy hangerőn zajos lehet. Egyik sem jobb a másiknál eleve.

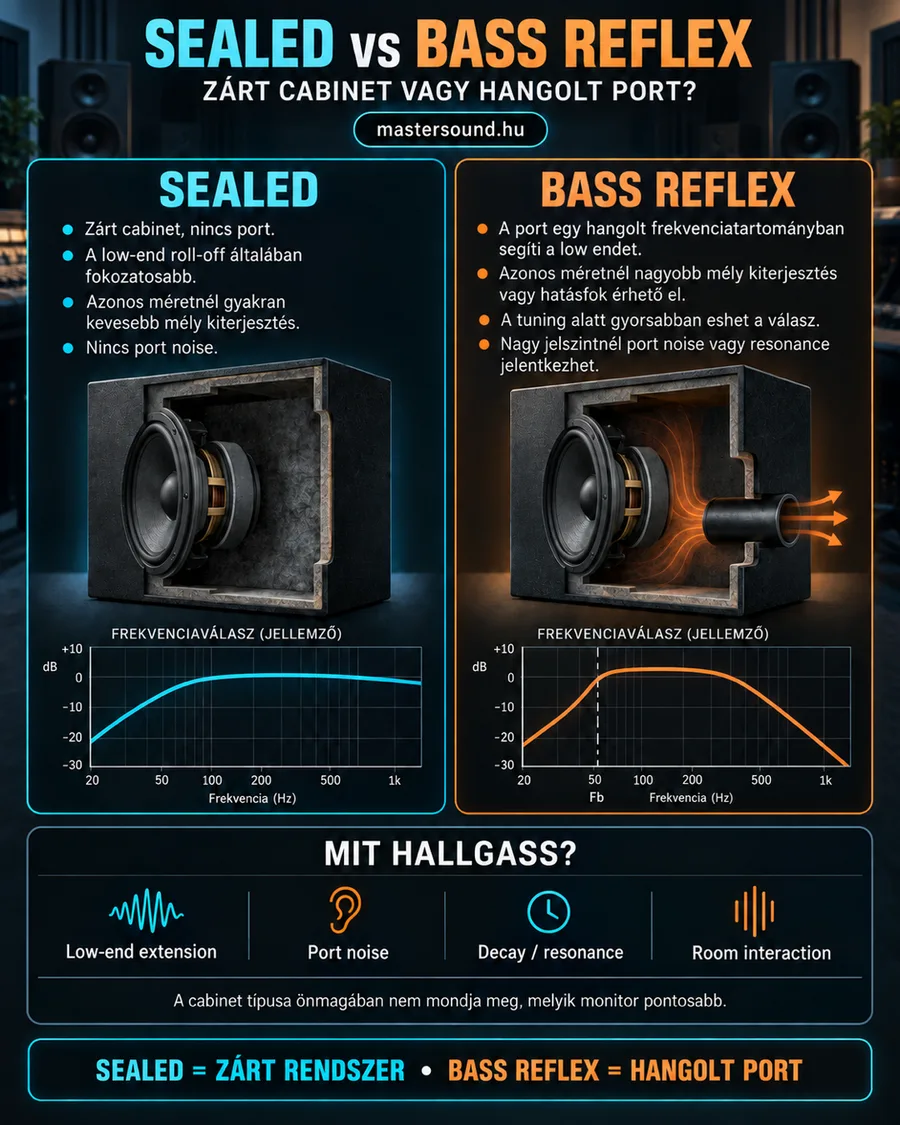

Mit látsz a képen?

A bal oldali kék keretben a zárt cabinet (hangfaldoboz) félbevágva látszik. Belül egy mélysugárzó és csillapító anyag, nyílás sehol. A jobb oldali narancs keretben ugyanilyen doboz, csak a jobb oldalán egy vastag cső vezet kifelé, belőle nyilak jelzik a kiáramló levegőt. Ez a port (hangnyílás).

Mindkét doboz alatt egy jellemző frequency response (frekvenciamenet) görbe van. A mélyek felé nézd őket. A kék görbe 100 Hz alatt fokozatosan, lankásan ereszkedik. A narancs görbe tovább marad fent, egy szaggatott vonalig, amit Fb jelöl, alatta viszont meredekebben zuhan. Alul a „Mit hallgass?” sáv négy szempontot sorol.

Hogyan működik?

A mélysugárzó membránja előre is, hátra is tol levegőt. A hátrafelé induló hang ellentétes fázisban van, és ha kijutna, kioltaná az elülsőt. A zárt doboz ezt egyszerűen bent tartja. A bezárt levegő rugóként fékezi a membránt, és a mélyek egyenletesen, szelíden fogynak el.

A reflexnyílásos doboz ugyanezt a hátsó energiát nem pazarolja el. A dobozban lévő levegő és a csőben mozgó levegődugó együtt rezeg egy tuning frequency (hangolási frekvencia) körül. Ott a cső maga is sugároz, és a hangszórót segíti.

Van egy régi szabály a hangfaltervezésben. A kis doboz, a mély kiterjedés és a jó hatásfok közül egyszerre csak kettőt kaphatsz meg igazán. A reflexnyílás ebben az alkuban segít: ugyanakkora dobozból több mélyet hoz ki, cserébe a hangolás alatti tartományért fizetsz.

Olyan ez, mint amikor egy üres üveg szájába fújsz. A benne lévő levegő egy bizonyos hangon zúg fel, és ez a hang a palack méretétől és a nyak hosszától függ. A reflexnyílás egy ilyen, gondosan a mélyekre hangolt palack.

Mélyebben: mit nyersz és mit veszítesz?

Szempont	Zárt	Reflexnyílásos
Roll-off (fokozatos levágás)	Lankás, kb. 12 dB oktávonként	Meredek, kb. 24 dB oktávonként a hangolás alatt
Low-frequency extension (mélyhang-kiterjedés)	Ugyanakkora dobozból kevesebb	Ugyanakkora dobozból több
Efficiency (hatásfok) a mélyeken	Kisebb	Nagyobb a hangolás körül
Zaj	Nincs nyílászaj	Nagy hangerőn lehet
Lecsengés	Általában rövidebb	A hangolás körül kicsit elnyúlhat

A lankás esés a szobában előny is lehet. A szoba a legmélyebb hangokat kicsit feldúsítja, és ez a zárt doboz szelíd esését részben kiegyenlíti.

A reflexnyílásnál két ár van. A port noise (reflexnyílás-zaj) nagy hangerőn susogó, pöfögő hang, amikor a levegő túl gyorsan áramlik a csőben. A resonance (rezonancia) pedig azt jelenti, hogy a hangolás körül a decay (lecsengés) kicsit elnyúlhat. A jól tervezett monitornál ez kicsi, egy rosszul tervezettnél viszont hallható.

A room interaction (a hangfal és a szoba kölcsönhatása) is más. A front wall (első, hangfal mögötti fal) közelében a hátsó nyílás jobban feldúsítja a mélyet. Ezért a hátul nyílásos hangfalnak több hely kell a fal előtt.

Csináld így

1. Nézd meg a hangfalad elejét és hátulját: van rajta kerek vagy lapos nyílás?
2. Keresd meg az adatlapon a legmélyebb frekvenciát, és azt, hogy hány dB-es esésre adják meg.
3. Hátul nyílásos hangfalnál hagyj a fal előtt helyet, és próbálj ki több távolságot.
4. Ha a hangfalhoz nyílásdugó jár, próbáld ki vele és nélküle, ugyanazzal a dallal.
5. Nagy hangerőn hallgass meg egy mély szintibasszust, és figyeld, susog-e a nyílás.

Próbáld ki

Ha reflexnyílásos hangfalad van, játssz le egy basszusban gazdag dalt közepes hangerőn. Tedd a tenyered pár centire a nyílás elé. Bizonyos hangoknál erős levegőlökéseket érzel, másoknál szinte semmit. Amelyiknél a legerősebb, az a hangolási frekvencia környéke.

Most tegyél a nyílásba egy összetekert zoknit, és hallgasd meg újra ugyanazt a részt. A legmélyebb hangok halkabbak lesznek, a basszus viszont feszesebbnek, szárazabbnak tűnhet. Így hallod, mit ad és mit vesz el a nyílás.

Kevés pénzből

• Nem kell új hangfal. A legtöbb olcsó monitor reflexnyílásos, és jól elhelyezve teljesen jó munkaeszköz. Tanuld meg, hol fogy el a mélye, és az alatti hangokat fejhallgatón ellenőrizd.
• Házi nyílásdugó. Egy darab tömör szivacs vagy zokni a nyílásban kísérletnek megteszi. Ha tetszik, keress hozzá illő habdugót.
• Hátsó nyílás, kis szoba. Ha nem tudod elhúzni a faltól, a dugó sokszor rendbe teszi a bömbölő mélyet.
• Asztalon. Az elöl nyílásos hangfal a fal mellett kevésbé kényes, erre figyelj, ha most választasz.

Mikor vigyázz?

• A hangolás alatti mélyet ne emeld meg erősen. Ott a nyílás már nem fékezi a membránt, ezért az nagyot kitér, és nagy hangerőn a hangszóró megsérülhet.
• Ha a nyílás pöfög vagy a hangfal koppan, halkíts. Ez a határ jele, nem hangszín, amit ki kellene hallgatni.

Gyakori hibák

• „A zárt jobb, a nyílásos rossz.” A doboz fajtája önmagában nem mondja meg, melyik monitor pontosabb.
• A hátul nyílásos hangfal szorosan a falnál. A low end (mélytartomány) bömbölni kezd. Te ezt ellensúlyozod, és a keverésed basszusa vékony lesz.
• Túl hangos mélyek, recsegő nyílás. Ez nem a felvétel hibája, hanem a hangfal határa.
• A dugót sosem próbálod ki. Sokszor ott van a dobozban, és ingyen javíthat.
