Ground loop vagy interference: honnan jön a zúgás?

Röviden

A zúgás két nagy családra oszlik. A ground loop (földhurok) az eszközeid bekötéséből jön, és egyenletesen búg. Az interference (zavarjel) kívülről csatolódik be, és változik, ha mozgatsz valamit. Más a hangjuk, és más a megoldásuk.

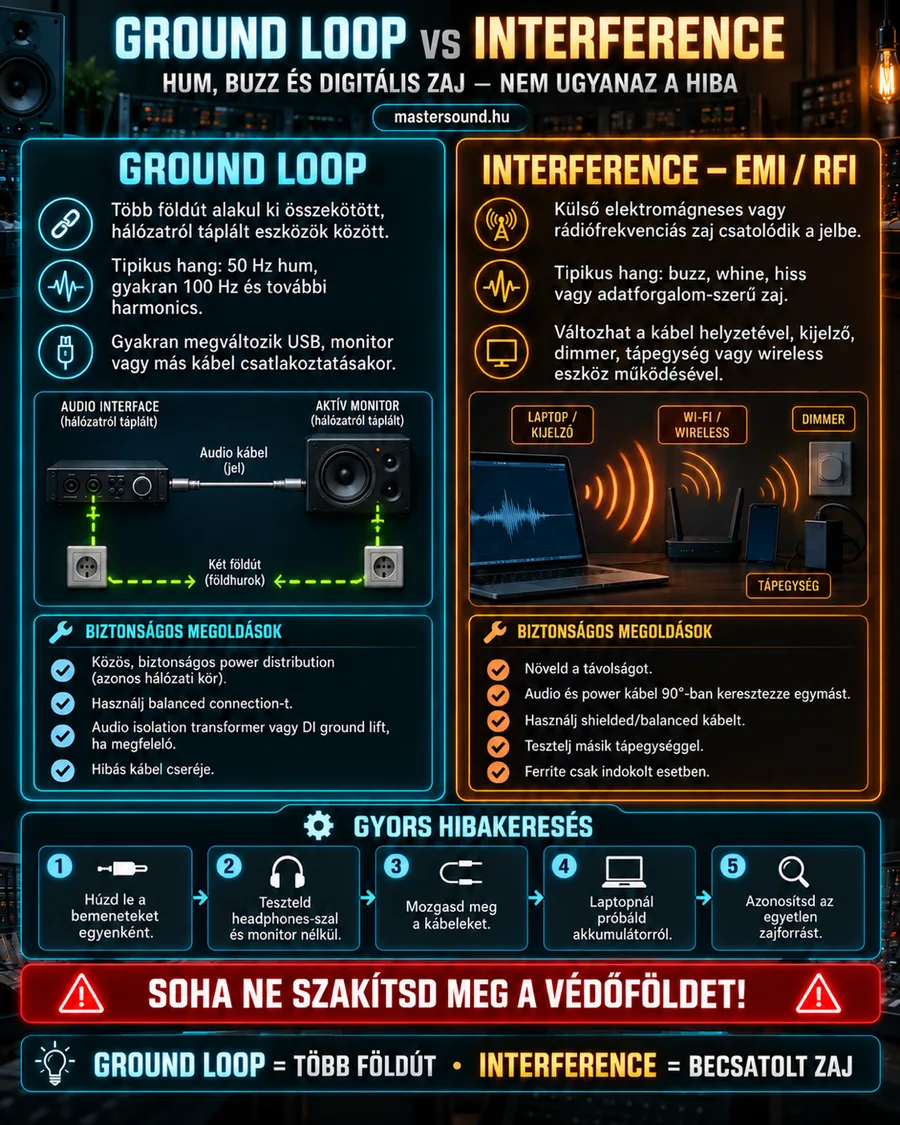

Mit látsz a képen?

A bal, kék oszlop a földhurok. Az ábrán egy audio interface (hangkártya) és egy active monitor (aktív hangfal) látszik, mindkettő saját konnektorról. A két eszközt összeköti a hangkábel, a konnektorokat pedig a falban futó föld. A zöld szaggatott vonal mutatja, hogy ebből egy zárt kör lesz.

A jobb, narancs oszlop az interferencia. Itt egy laptop, egy wifi-router, egy fényerőszabályzó és egy kis tápegység sugároz hullámokat a hang felé. Mindkét oszlop alján egy lista sorolja a biztonságos megoldásokat. Alul öt lépésben halad a gyors hibakeresés, a piros sáv pedig a legfontosabb szabályt mondja: soha ne szakítsd meg a védőföldet.

Hogyan működik?

Földhurok. Minden hálózati eszköz földje össze van kötve a konnektoron át. Ha két eszközt hangkábellel is összekötsz, a föld két úton ér össze. A két út között mindig van egy kis feszültségkülönbség, ezért a körben áram folyik. Ez az áram a hálózat ütemében rezeg, és a hangba jutva hum (brumm) lesz belőle.

Interferencia. Itt nincs zárt kör. A kábel és az elektronika antennaként viselkedik, és felszedi a környező elektromos zajt. Ha alacsonyabb frekvenciás, gépi zavarról van szó, az EMI (elektromágneses zavar). Ha rádiós adóktól jön, az RFI (rádiófrekvenciás zavar).

Gondolj a hűtőszekrényre és egy elhaladó motorra. A hűtő zümmögése mindig ott van, és csak akkor szűnik meg, ha kihúzod. A motor zaja jön és megy, attól függően, mi van épp a közelben. A földhurok a hűtő, az interferencia a motor.

Mélyebben: hogyan ismered fel fülre?

Hang	Jellemző ok	Árulkodó jel
Mély, egyenletes brumm	földhurok	Európában 50 Hz, és akkor is szól, ha semmi nem játszik
Éles, reszelős buzz (zümmögés)	fényerőszabályzó, olcsó tápegység, rossz kábel	sok felhanggal szól, néha kapcsolásra változik
Magas whine (sípolás)	számítógép, USB, képernyő	követi az egér mozgását vagy a gép terhelését
Egyenletes hiss (sistergés)	általában az előerősítő saját zaja	a gain tekerésével együtt nő

A brumm ritkán tiszta 50 Hz. Mellette a 100 és a 150 Hz is megjelenik: ezek a harmonic (felharmonikus) hangok. Ezért hallod kis hangszórón is, pedig az 50 Hz-et az már alig szólaltatja meg. A sistergést a kép a zavarok közé sorolja, de otthon többnyire nem kívülről jön. Az a jelút saját zaja, és a túl magas gain vagy a túl halk forrás hozza elő.

Csináld így

1. Húzd le a hangkártya bemeneteit egyenként. Ha egy kábel kihúzásakor megszűnik a zaj, azon az ágon van a hiba.
2. Hallgasd meg fülhallgatóval, a hangfalakat lekapcsolva. Ha így csend van, a hangfalak bekötése a hurok része.
3. Mozgasd meg a kábeleket, és vidd távolabb a tápegységektől. Ha a zaj változik, interferencia.
4. Húzd ki a laptop töltőjét, és próbáld akkumulátorról. Ha elhallgat, a töltő földje okozta.
5. Ha megvan a forrás, csak azt az egyet javítsd, ne cserélj mindent egyszerre.

Ha a hurkot sehogy sem tudod megszüntetni, egy isolation transformer (vonalleválasztó) a hangkábelbe kötve elvágja a kört, a jel pedig átmegy rajta.

Próbáld ki

Tegyél fel fülhallgatót, nyiss egy üres sávot, és tekerd fel a gaint háromnegyedig, forrás nélkül. Most vidd a hangkártya kábelét a laptop töltője vagy egy lámpa fényerőszabályzója mellé. Ha a zaj erősödik, interferenciát hallasz.

Ezután hagyd a kábelt nyugton, és húzd ki a töltőt a konnektorból. Ha a mély zúgás hirtelen eltűnik, földhurkot fogtál. Két perc alatt megtanultad fülre szétválasztani a két családot. A gaint utána tekerd vissza.

Kevés pénzből

• Egy elosztó mindennek. Dugd a laptopot, a hangkártyát és a hangfalakat ugyanabba az elosztóba. Ez a legegyszerűbb power distribution (áramelosztás), és sokszor egymagában megoldja a brummot.
• Szimmetrikus kábel a hangfalhoz. Ha a hangkártyád és a hangfalad is tudja, használj balanced (szimmetrikus) TRS- vagy XLR-kábelt. Jóval kevésbé érzékeny mindkét zajfajtára.
• Ground lift a DI boxon. Ha gitárt veszel fel DI box-szal, próbáld ki a ground lift (földleválasztás) kapcsolót. Ez csak a kábel árnyékolását bontja, a védőföldet nem.
• Telefon messzebb. A telefon és a wireless (vezeték nélküli) eszközök adása ritmikus pattogást kelthet. Tedd őket egy méterrel arrébb, vagy repülő üzemmódba.
• Ferritgyűrű. Egy kattintós ferrite (ferritgyűrű) a USB- vagy tápkábelen néha segít a magas zavarokon. Brumm ellen nem használ, csak indokolt esetben tedd fel.

Mikor ne?

• Soha ne kapcsold ki a védőföldet. Ne használj földelés nélküli átalakítót, és ne ragaszd le a dugó földelő érintkezőjét. A safety earth (védőföld) nélkül egy hibás készülék burkolata áram alá kerülhet.
• Ne nyiss ki tápegységet, erősítőt vagy hangfalat a zaj keresése közben. A belsejében hálózati feszültség és feltöltött alkatrészek lehetnek.

Gyakori hibák

• Mindent egyszerre cserélsz. Utána nem tudod, mi segített. Mindig csak egy dolgot változtass.
• EQ-val vágod ki a brummot. Néha kell, de a felharmonikusok miatt ritkán tökéletes. Előbb a forrást szüntesd meg.
• Az árnyékolást hibáztatod mindenért. A shield (árnyékolás) a sugárzott zavar ellen véd, a földhurkot nem szünteti meg. Arra a leválasztás való.
• Egy olcsó power supply (tápegység) a hangkártya mellett. A kis hálózati adapterek erős zavarforrások. Tedd őket legalább arasznyira a hangkábelektől.
