Aktív vagy passzív monitor: kell külön erősítő?

Röviden

Az active monitor (aktív hangfal) dobozában benne van az erősítő és a hangváltó, ezért egyenesen a hangkártyára kötöd. A passive monitor (külső erősítős hangfal) mellé külön erősítő kell. Egyik sem jobb automatikusan: a teljes rendszer számít.

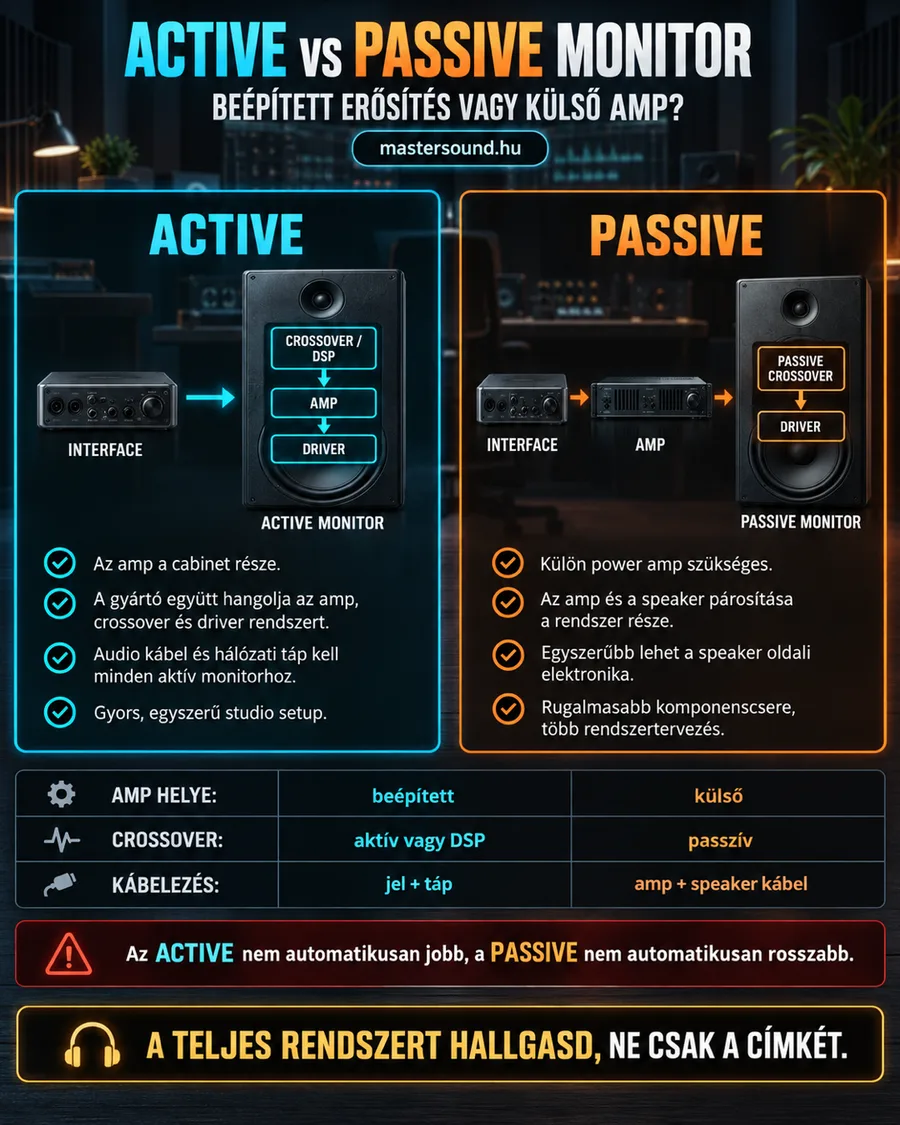

Mit látsz a képen?

A kép két nagy dobozra oszlik. A kék, bal oldali dobozban egy nyíl vezet az audio interface (hangkártya) felől egyenesen a hangfalba. A hangfal belsejébe rajzolt három kis doboz mutatja az utat: hangváltó vagy DSP, erősítő, végül a hangszóró. A narancs, jobb oldali dobozban a hangkártya és a hangfal közé egy külön erősítő ékelődik, a hangfalban pedig csak passzív hangváltó és hangszóró maradt.

Mindkét rajz alatt négy pipa sorolja fel a jellemzőket. Alul egy háromsoros táblázat hasonlítja össze az erősítő helyét, a hangváltót és a kábelezést. A piros sáv figyelmeztet, hogy egyik sem automatikusan jobb, a sárga pedig azt tanácsolja, hogy a teljes rendszert hallgasd, ne a címkét.

Hogyan működik?

A hangkártya kimenetén lévő jel gyenge. Egy hangszóró membránját nem tudja megmozdítani, ehhez egy power amplifier (végerősítő) kell. Kérdés csak az, hol ül ez az amplifier (erősítő): a hangfalban vagy mellette.

A legtöbb hangfalban legalább két hangszóró van, egy a mélyeknek, egy a magasaknak. Valaminek szét kell osztania köztük a frekvenciákat. Ez a crossover (hangváltó).

Az aktív hangfalban a hangváltó még az erősítők előtt dolgozik, gyakran DSP (beépített jelprocesszor) formájában. Ilyenkor minden driver (meghajtó, vagyis hangszóróelem) saját erősítőt kaphat. A gyártó az egészet egyben hangolja a cabinet (hangfaldoboz) méretéhez.

A passzív hangfalban egy passive crossover (passzív hangváltó) áramkör osztja a már felerősített jelet. Az erősítőt és a hangfalat speaker cable (hangfalkábel) köti össze.

Olyan ez, mint egy laptop és egy asztali gép. A laptopban minden alkatrész egy dobozban van, összehangolva. Az asztali gépnél te válogatod az alkatrészeket, és később cserélni is tudod őket. Cserébe neked kell gondoskodnod róla, hogy összeillő darabokat vegyél.

Mélyebben: mit jelent ez a gyakorlatban?

Szempont	Aktív	Passzív
Erősítő	Beépített	Külön doboz
Hangváltó	Aktív vagy DSP, az erősítő előtt	Passzív, az erősítő után
Kábelek hangfalanként	Jelkábel és hálózati kábel	Csak hangfalkábel az erősítőtől
Beállítás	Gyárilag összehangolt	Neked kell összepárosítani
Csere, bővítés	A hangfallal együtt cseréled	Az erősítő külön cserélhető

Az aktív hangfalat a hangkártya line output (vonalkimenet) csatlakozójára kötöd. Ha a hangkártyán és a hangfalon is van balanced (szimmetrikus) csatlakozó, használj szimmetrikus kábelt. Így kevesebb zúgást szedsz össze.

A passzív rendszernél az erősítőt a hangfalhoz kell választani. Egyezzen a hangfal impedance (impedancia) értéke azzal, amit az erősítő elbír, és a teljesítmény is legyen összhangban. Ezt mindkét készülék hátlapja vagy leírása megadja.

Az aktív hangfal hátlapján gyakran pár kapcsoló is van, amivel a mélyeket vagy a magasakat a szobához igazíthatod. Passzív rendszernél ilyen igazítás, ha van, az erősítőn vagy külön eszközön történik.

Csináld így

1. Nézd meg a hangfal hátlapját. Hálózati aljzat és XLR vagy jack bemenet: aktív. Piros és fekete csavaros csatlakozó, hálózati kábel nélkül: passzív.
2. Aktív hangfalnál kösd a hangkártya vonalkimeneteit a hangfalak bemeneteire, bal a balra, jobb a jobbra.
3. Passzívnál a hangkártyát az erősítő bemenetére, az erősítő kimeneteit hangfalkábellel a hangfalakra kötöd.
4. A hangfalkábelnél figyelj a jelölésre: piros a pirosra, fekete a feketére, mindkét oldalon.
5. Kapcsold be a hangfalakat vagy az erősítőt utoljára, lehúzott hangerővel. Kikapcsoláskor fordítva: ők mennek először.

Próbáld ki

Ha aktív hangfalad van, nézd meg a hátlapját, és keress rajta hangszínkapcsolót. Sokan magasat, mélyet vagy asztali elhelyezést állítanak. Játssz le egy jól ismert dalt, és kapcsold át az egyik kapcsolót mindkét hangfalon ugyanúgy. Hallani fogod, hogy változik a hangszín. Aztán állítsd vissza, és jegyezd fel az eredeti állást.

Ha passzív hangfalad van erősítővel, kapcsold ki az erősítőt, és cseréld fel az egyik hangfalon a piros és a fekete vezetéket. Kapcsold vissza, és hallgass bele halkan. A basszus elvékonyodik, a közép szétesik. Ez a fordított polaritás hangja. Utána kikapcsolt erősítő mellett kösd vissza helyesen.

Kevés pénzből

• Kezdőként aktív pár. Kevesebb doboz, kevesebb kábel, kevesebb hibalehetőség, és a hangolás gyári.
• Otthon van egy régi hifi? A passzív hangfal és az erősítő ellenőrző rendszernek jó. Keverésre csak óvatosan, mert az ilyen hangfalak gyakran szépítenek.
• Számold ki a teljes árat. A használt passzív pár olcsónak tűnhet. Az erősítő és a kábel ára hozzáadódik.
• Ne spórolj a kábelen feleslegesen, de drágán se. Egy egyszerű, jól szerelt szimmetrikus kábel elég az aktív hangfalhoz.

Mikor ne?

• Ne köss passzív hangfalat a hangkártyára vagy a fejhallgató-kimenetre. Nem fog rendesen szólni, és a kimenetet sem erre tervezték.
• Ne köss erősítő hangfalkimenetét aktív hangfal vagy hangkártya bemenetére. Ez a jel sokszorosan erősebb, mint amit a bemenet elvisel, és tönkreteheti.
• Hangfalkábelt kikapcsolt erősítő mellett köss be. Nagy teljesítményű erősítő kimenetén érezhető feszültség is lehet, és egy rövidzár az erősítőt is károsíthatja.

Gyakori hibák

• „Az aktív biztos jobb.” Egy jó passzív rendszer egy gyenge aktívnál jobban szólhat. A címke nem hangminőség.
• Az egyik hangfal kapcsolóját átállítod, a másikét nem. A két oldal másképp szól, és a sztereókép elcsúszik.
• Fordított polaritás. Ha a mély gyenge és a közép bizonytalan, nézd meg, nem cserélődött-e fel a piros és fekete vezeték valamelyik oldalon.
• A hangfal hátlapján maximumon a hangerő, a hangkártyán alig nyitod ki. Így az alapzaj is a legnagyobb erősítést kapja. Állítsd a hangfalat közepesre, és a hangkártyán szabályozz.
