XY vagy spaced pair: dob overhead sztereóban

Röviden

A dob fölé tett két overhead (dob fölötti mikrofon) kétféleképpen állhat. Egy pontban keresztezve (XY) biztos, fókuszált sztereót adnak, ami mono-ban is jól szól. Egymástól távol (spaced pair) szélesebb, levegősebb képet adnak, de a fázisra jobban kell figyelni.

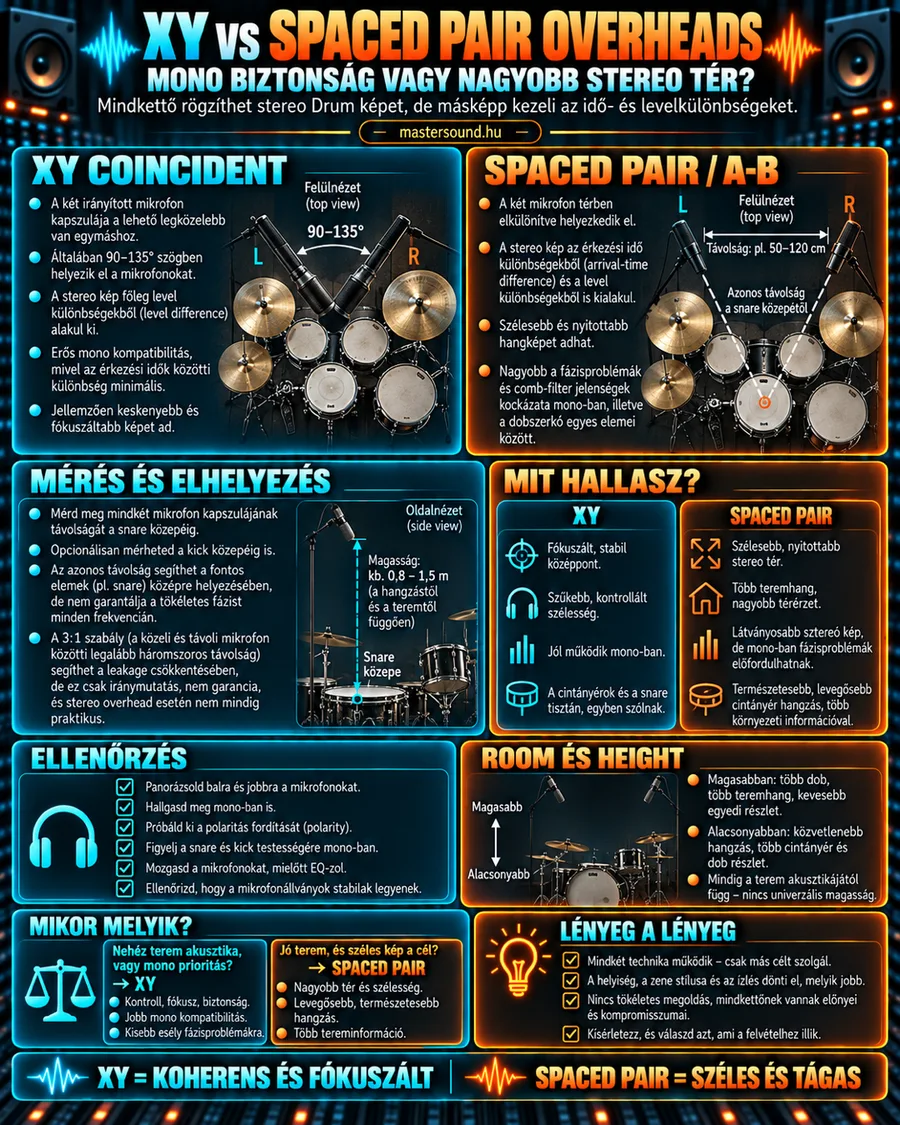

Mit látsz a képen?

A bal felső kék dobozban felülnézetből két mikrofon áll a dobszett fölött, a fejük szinte összeér, és 90–135 fokos szögben néznek szét. A jobb felső narancs dobozban a két mikrofon egymástól fél-egy méterre áll. Egy-egy fehér szaggatott vonal mutatja, hogy mindkettő azonos távolságra van a pergő közepétől.

Középen balra oldalnézetben a mikrofon magassága látszik, jobbra a „Mit hallasz?” rész veti össze a két hangzást. Alatta balra egy fülhallgatós ellenőrzőlista, jobbra a magasság hatása. A legalsó sor a döntést segíti: nehéz teremben vagy mono prioritással az XY, jó teremben és széles képhez a spaced pair.

Hogyan működik?

Az XY (XY sztereó mikrofonozás) egy coincident pair (egypontos mikrofonpár). A két irányított mikrofon kapszulája egymás fölött, szinte egy pontban van, csak más irányba néz. Egy bal oldali cintányér hangja mindkettőbe egyszerre érkezik. A bal oldali mikrofon viszont szemből hallja, a jobb oldali oldalról, ezért halkabban. A sztereó kép így a level difference (szintkülönbség) révén jön létre.

A spaced pair (távolított mikrofonpár) két mikrofonja egymástól messze áll. A bal oldali hang a bal mikrofonba hangosabban és korábban érkezik. Itt az arrival-time difference (érkezési időkülönbség) is formálja a stereo image (sztereó hangkép) szélességét.

Gondolj a villámra és a dörgésre. A kettő közti szünetből tudod, milyen messze volt a vihar. A spaced pair ugyanígy kezeli az időt: a késésből érzed, hol szólt a hang. Az XY-nál nincs ilyen szünet, csak az dönt, melyik oldalon szól erősebben.

Mélyebben: mi történik mono-ban?

Ha a két sávot egy csatornára összegzed, az időkülönbség gondot okozhat. A két jel phase (fázis) szempontból elcsúszik egymáshoz képest. Egyes frekvenciák erősítik, mások kioltják egymást, és ettől lesz vékony, üreges a hang. Ez a comb filtering (fésűszűrő-hatás). Az XY-nál szinte nincs időkülönbség, ezért a mono compatibility (monókompatibilitás) jó.

	XY	Spaced pair
Elhelyezés	egy pontban, 90–135 fokban	pl. 50–120 cm-re egymástól
Mi adja a sztereót	szintkülönbség	szint- és időkülönbség
Hangzás	fókuszált, stabil közép	széles, levegős, több terem
Mono-ban	biztonságos	ellenőrizni kell
Mikor válaszd	kis vagy rossz szoba	jó terem, nagy tér kell

Talán hallottál a 3:1 rule (3:1 szabály) nevű ökölszabályról. Eszerint két mikrofon egymástól legalább háromszor olyan messze álljon, mint amilyen messze mindegyik a saját hangforrásától van. Így a szomszéd forrás leakage (áthallás) hangja jóval halkabban jut be. Overheadnél ez csak irányadó, hiszen mindkét mikrofon ugyanazt a szettet hallja.

Hogy mikor melyiket válaszd, azt a szoba és a zene dönti el. Egy alacsony plafonú, kemény falú szobában a spaced pair a sok visszaverődést is szélesre húzza, és ez zavaros lehet. Itt az XY tisztább. Egy nagy, jól szóló teremben viszont a spaced pair megmutatja, milyen a tér. Jazznél, akusztikus zenénél sokan éppen ezt keresik. Sűrű rockzenénél, ahol a dob sok más hangszerrel osztozik, a fókuszált XY gyakran jobban beül a keverésbe.

Csináld így

1. Válaszd ki a technikát a szobád alapján. Kis, visszhangos szobában kezdj XY-nal.
2. XY-nál tedd a két kapszulát egymás fölé, 90 fokba, és állítsd a pergő fölé a szett közepére.
3. Spaced pairnél állítsd a két mikrofont 50–120 cm-re egymástól, a cintányérok fölé.
4. Egy madzaggal vagy mérőszalaggal mérd ki, hogy mindkét kapszula ugyanolyan messze legyen a snare (pergődob) közepétől. Ha akarod, a kick (lábdob) távolságát is egyeztesd.
5. A keverőben pan (panoráma) gombbal küldd az egyiket teljesen balra, a másikat jobbra.
6. Hallgasd meg mono-ban is. Próbaképp fordítsd meg az egyik sáv polarity (polaritás) kapcsolóját, és hagyd úgy, ahogy teltebb.
7. Csak ha a helyzet már jó, nyúlj az EQ-hoz (hangszínszabályzóhoz).

Próbáld ki

Ha van két egyforma mikrofonod, vedd fel ugyanazt a rövid dobrészt mindkét elrendezéssel. Ha nincs dobod, jó egy gitár vagy egy zörgő kulcscsomó is, amit a mikrofonok előtt balról jobbra mozgatsz.

Hallgasd meg a két felvételt sztereóban, aztán mono-ban. Csináld meg a kettő A/B comparison (A/B összehasonlítás) próbáját azonos hangerőn. A spaced pair sztereóban valószínűleg szélesebb. Mono-ban figyeld a pergőt: melyiknél marad testesebb?

Kevés pénzből

• Egy mikrofon is overhead. Ha csak egyed van, tedd a pergő fölé, a szett közepére. Egy jó mono overhead sokkal többet ér, mint egy rosszul beállított sztereó pár.
• Kézi felvevő XY-ban. Sok hordozható kézi felvevőn eleve XY-ban áll a két beépített mikrofon. Állványra téve kész overhead, és mono-ban is biztonságos.
• Olcsó, egyforma pár. Két azonos, kismembrános kondenzátormikrofon a legjobb választás. Ha különbözőek, a sztereó kép elcsúszhat.
• Rossz szoba. Alacsony plafonú szobában engedd lejjebb a mikrofonokat. Így kevesebb room (szoba, terem) hang kerül be, és több a közvetlen dob.

Gyakori hibák

• Csak sztereóban hallgatod. Sok telefon és hangszóró mono-ban szól. Ott derül ki, hogy üreges lett a pergő.
• A két mikrofon nem egyforma távolságra van a pergőtől. A pergő félrecsúszik a képben, és elvékonyodhat. Mérd ki, ne szemmértékkel állítsd.
• Túl széles spaced pair. Ha a két mikrofon túl messze áll, a közép kiürül, és a dob két félre esik szét. Hozd őket közelebb egymáshoz.

Kapcsolódó témák

• Close mic vagy room mic Az overheadek mellé tett közeli és távoli mikrofonok bekeverése.
• Polar pattern Miért irányított mikrofon kell az XY-hoz.
• Dynamic vagy condenser Miért kondenzátormikrofon a szokásos választás overheadnek.
• On-axis vagy off-axis Merre nézzen egy mikrofon, és mi történik a tengelyen kívül érkező hanggal.
