Passzív program EQ: boost és atten egyszerre

Röviden

Ez a klasszikus passive EQ (passzív EQ) külön gombbal emel és külön gombbal vág, és a kettőt egyszerre is használhatod ugyanazon a frekvencián. A passzív szűrők szintet veszítenek, ezt egy csöves erősítő pótolja vissza.

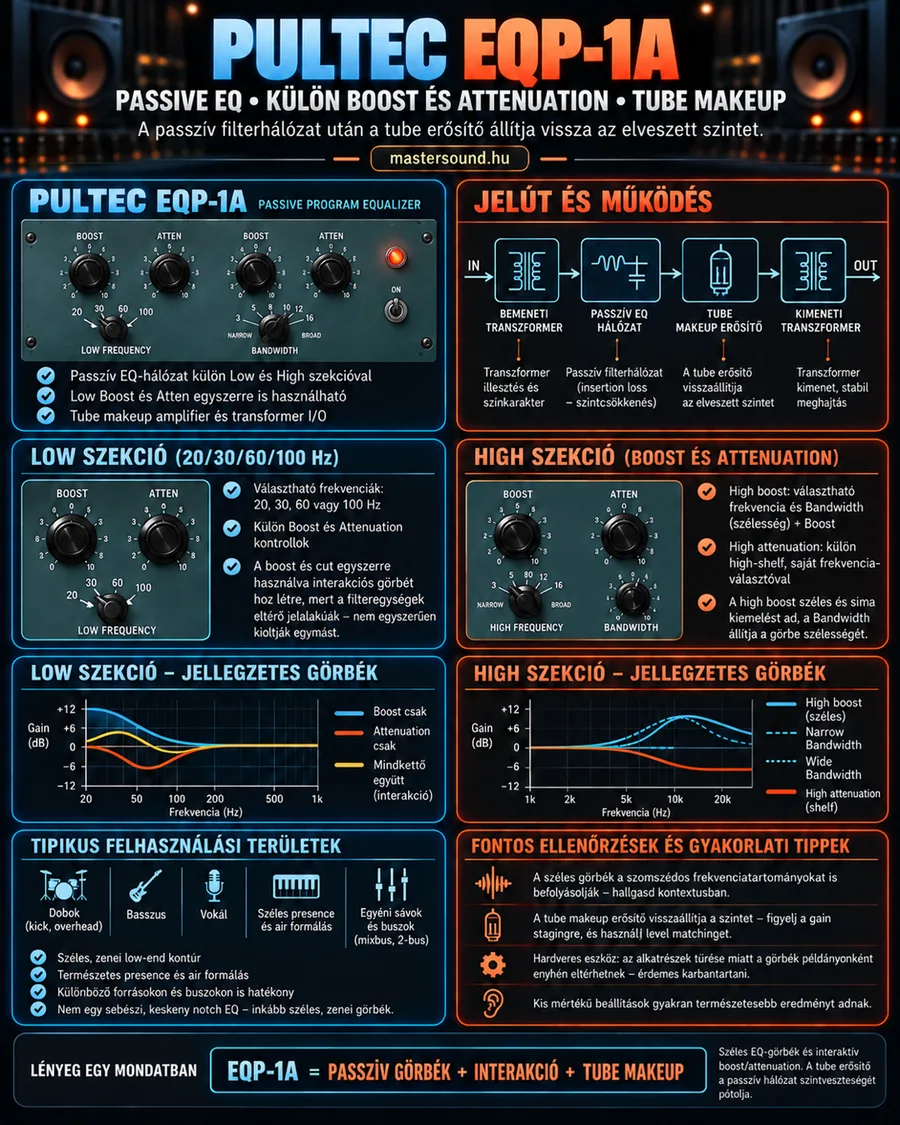

Mit látsz a képen?

A bal felső ábra az előlapot mutatja: bal oldalt a mély szekció két nagy gombja, a boost és az atten, alattuk a frekvenciaválasztó. Jobbra a piros lámpa és a bekapcsoló. A jobb felső jelútábrán a jel egy bemeneti transzformátoron, a passzív szűrőhálózaton, egy csöves erősítőn és egy kimeneti transzformátoron halad át.

A középső sor bal oldala a mély szekciót nagyítja ki a 20, 30, 60 és 100 Hz-es állással. Alatta a görbeábra a lényeg: kék a csak kiemelés, narancs a csak csillapítás, sárga a kettő együtt. Mellette jobbra a magas szekció görbéit látod: a széles és a keskeny kiemelést, meg a csillapítás polcát. Lent a felhasználási területek és négy gyakorlati tipp áll, köztük az alkatrészek szórása.

Hogyan működik?

A passzív szűrőhálózat tekercsekből, kondenzátorokból és ellenállásokból áll. Ezek csak formálni és elvenni tudnak, erősíteni nem. Ezért a jel halkabban jön ki belőlük, mint ahogy bement: ez az insertion loss (beiktatási szintveszteség). Utána egy tube (elektroncső) alapú erősítő adja vissza a szintet, mint egy beépített makeup gain (szint-visszapótlás). A be- és kimeneten transformer (transzformátor) illeszti a készüléket a stúdióhoz.

A trükk a mély szekcióban van. A boost (kiemelés) egy low shelf (mély polcszűrő) jellegű görbével emel. Az attenuation (csillapítás, vágás) szintén a mélyben dolgozik, de a görbéje máshol éri el a legmélyebb pontját. Ha mindkettőt feltekered, a legalja megemelkedik, fölötte pedig egy kis horpadás keletkezik.

Olyan ez, mint amikor agyagot formázol két kézzel. Az egyik kezed felfelé tol egy dombot, a másik közvetlenül mellette egy mélyedést nyom. A két mozdulat nem semlegesíti egymást. Együtt adnak ki egy formát, amit egyik kézzel sem tudnál megcsinálni.

Mélyebben: a magas szekció

A magas oldalon a kiemelés és a csillapítás külön frekvenciát kap. A kiemelésnek saját frekvenciaválasztója van a néhány kHz-es tartománytól 16 kHz-ig, és egy bandwidth (sávszélesség) gombja, ami a keskeny és a széles görbe között vált. A csillapításnak külön választója van, három állással: 5, 10 és 20 kHz. Ez egy high shelf (magas polcszűrő) jellegű vágás.

Szekció	Mit csinál	Jellemző használat
Mély boost	Széles emelés a legalján	A lábdob és a basszus súlya
Mély atten	Vágás, kicsit feljebb	A dübörgő, sáros rész tisztítása
Magas boost	Széles vagy keskeny emelés	Fényesség, air (levegősség)
Magas atten	Polcszerű vágás	Éles, sziszegő tetők szelídítése

Ez egy program equalizer (keverési, mastering hangszínszabályzó), vagyis kész anyagra, buszokra, egész keverésre készült. A görbéi szélesek és finomak. Keskeny, sebészi vágásra nem való, arra egy parametrikus EQ kell.

A képen is szerepel: a component tolerance (alkatrész-szórás) miatt két példány görbéje nem pontosan egyforma. Egy sztereó párnál ezért füllel is ellenőrizd a két oldalt.

Csináld így

1. Tedd a készüléket, vagy az utánzó plugint, egy kick (lábdob) sávra vagy a mix bus (fő gyűjtősín) végére.
2. Válaszd a 60 Hz-es állást, és tekerd a boostot 3 körül.
3. Most ugyanitt emeld az attent is 2–3 körül. Figyeld, ahogy a sárosság eltűnik, a súly marad.
4. Magason próbálj egy széles kiemelést 10 vagy 12 kHz-en az overhead (dob fölötti mikrofon) sávon.
5. Végezz level match-et (szintillesztést), és a teljes mixszel együtt hallgasd.

Próbáld ki

Tegyél egy ingyenes, passzív EQ-t utánzó plugint egy basszusra vagy egy lábdobra. Csak a boostot tekerd fel 60 Hz-en: a mély kiemelkedik, de kicsit sárossá válik. Most hozd fel az attent is, lassan. Egy ponton hallod, ahogy a low-end (mély tartomány) megmarad, de tisztábbá, feszesebbé válik.

Ha a pluginnak van görbekijelzője, figyeld közben: látod a púpot és mellette a horpadást. Pont ugyanaz, mint a kép sárga vonala.

Kevés pénzből

• Ingyenes utánzat. Több ingyenes plugin utánozza ezt a kétgombos mély szekciót, a trükk velük is működik.
• Bármilyen EQ-val megcsinálhatod. Egy low shelf emelés 60 Hz-en és egy széles vágás 200 Hz körül nagyon hasonló eredményt ad.
• Olcsó fülhallgatón óvatosan. A legmélyét sok fülhallgató nem adja vissza hűen. Nézd a spektrumot is, ne csak a füledre hagyatkozz.
• Kis hangfalon. A 20 és 30 Hz-es állásokat egy kis hangfal nem szólaltatja meg, ott inkább a 60 és 100 Hz-eset használd.

Mikor ne?

• Ne nyisd ki a csöves készüléket. Belül veszélyes feszültség lehet, akár kihúzás után is. A csövek cseréjét és a karbantartást bízd szakemberre.
• Nagy mélykiemelés hangos hangfalon. A legmélyebb állások erős kiemelése megterhelheti a hangszórót. Előbb halkíts, és csak utána emelj.
• Keskeny hibára. Egy zúgó rezonanciát ezzel nem tudsz kiszedni, arra parametrikus EQ kell.

Gyakori hibák

• Szólóban tekersz. A széles görbék a szomszédos hangszerekbe is belenyúlnak.
• Elfelejtett gain staging (szintek beállítása a láncban). Nagy kiemeléstől a kimenet túlvezérelheti a következő eszközt.
• Mindenre ráteszed. A szín egy-két sávon szép, mindenhol elmossa a különbségeket.
• Nem vársz a bemelegedésre. A hardver első perceiben a szint és a hang még változhat. Ha plugint használsz, ez nem gond, a valódi készüléket viszont kapcsold be jóval a munka előtt.
