Transzformátoros mic preamp és induktoros EQ

Röviden

Ez a klasszikus stúdiódoboz egy preamp (mikrofon-előerősítő) és egy egyszerű hangszínszabályzó egyben. A karakterét a transformer (transzformátor) a be- és a kimenetén, meg az adja, hogy mennyire hajtod meg a gainnel.

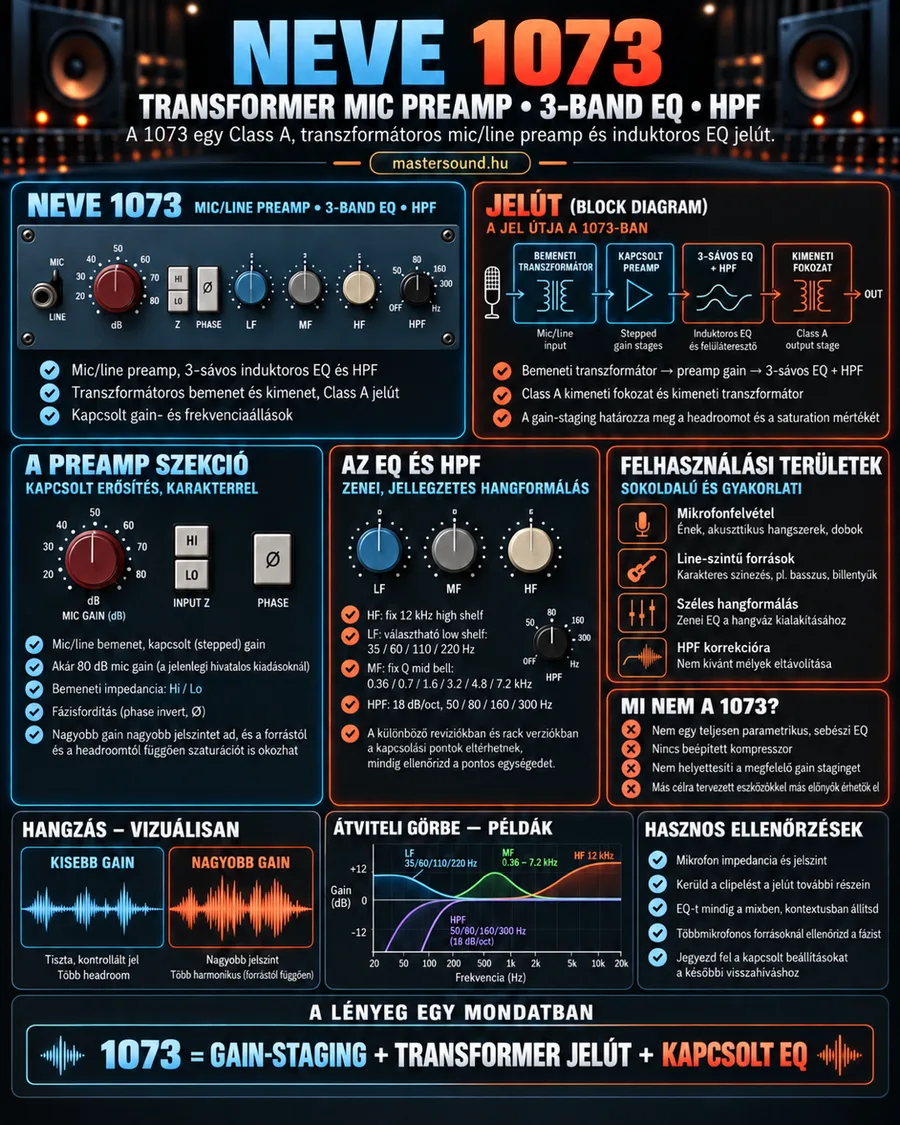

Mit látsz a képen?

A bal felső előlapon balra a nagy piros gomb a mikrofonerősítés. Mellette két kis kapcsoló: az egyik a bemenet érzékenységét, a másik a fázist fordítja. Jobbra három színes gomb állítja a mélyet, a közepet és a magasat, a fekete pedig egy mélyvágó szűrő.

A jobb felső block diagram (tömbvázlat) balról jobbra olvasandó: bemeneti transzformátor, erősítő, EQ és szűrő, végül a kimeneti fokozat egy másik transzformátorral. A középső sor részletesen szedi szét a preamp és az EQ gombjait. Jobb szélen azt is felsorolja, mire nem való: nincs benne kompresszor, és nem helyettesíti a jó szintbeállítást.

Lent balra két hullámforma: a kék a kisebb, a narancs a nagyobb gainnel felvett jel. Mellette a színes görbék mutatják, melyik szűrő hol nyúl bele a hangba. A jobb alsó sarokban öt ellenőrző pont áll, a legalsó sáv pedig egy mondatban foglalja össze a lényeget.

Hogyan működik?

A mikrofon jele nagyon halk. Az előerősítő ezt emeli fel line level (vonalszint) közelébe, hogy a hangkártya vagy a keverő tovább tudjon dolgozni vele. A gain (erősítés) itt nem forgatható szabadon, hanem kattan: ez a stepped control (fokozatkapcsolós erősítés).

Olyan ez, mint a bicikli sebességváltója. Nem tudsz „két és fél” fokozatba kapcsolni, de minden fokozat pontosan ugyanaz lesz holnap is. Ezért könnyű a recall (beállítás visszaállítása): felírod, hányadik állásban volt, és kész.

Az erősítő Class A (A-osztályú erősítés) üzemmódban dolgozik, a jel útjában pedig két transzformátor ül. Amikor erősebben hajtod, a transzformátor és az erősítő lágyan telítődik. Ez a saturation (telítés): új harmonic (felharmonikus) hangok jelennek meg, és a hang „vastagabbnak” tűnik. Hogy mennyire, az a forrástól is függ.

Mélyebben: az EQ szekció

A 3-band EQ (háromsávos hangszínszabályzó) inductor EQ (tekercses hangszínszabályzó), vagyis a szűrőit tekercsek és kondenzátorok alkotják. A frekvenciákat itt is kapcsolóval választod, nem folyamatosan.

Sáv	Görbe	Állások a képen
Magas	High shelf (magas polcszűrő)	fix 12 kHz
Közép	Bell (harang alakú szűrő)	0,36 és 7,2 kHz között hat állás
Mély	Low shelf (mély polcszűrő)	35, 60, 110, 220 Hz
Mélyvágó	HPF (felüláteresztő szűrő)	50, 80, 160, 300 Hz, 18 dB/oktáv

A kép maga is figyelmeztet: a revíziók és a rack-változatok állásai eltérhetnek. A saját példányod leírása a mérvadó.

Az input impedance (bemeneti impedancia) kapcsoló a mikrofonhoz illeszti a bemenetet. Egyes mikrofonok a másik állásban teltebben vagy fényesebben szólnak. A polarity (fázisfordítás) gomb akkor kell, ha két mikrofon ugyanazt a hangszert veszi, és együtt vékonyan szólnak.

Csináld így

1. Kezdd alacsony gainnel, és lépésenként emeld, amíg az éneklő leghangosabb része is kényelmes szintet ad.
2. Ha több színt akarsz, emelj még egy lépést a gainen, és a kimenetet vedd vissza ugyanennyivel.
3. Figyeld a hangkártya szintjelzőjét: a clipping (túlvezérlés, levágás) ott már nem színezés, hanem hiba.
4. Kapcsold be a HPF-et 80 Hz-en énekhez vagy gitárhoz, hogy a dübörgés és a kopogás eltűnjön.
5. EQ-t csak utána tegyél hozzá, kis lépésekben, és mindig a teljes zenével együtt hallgasd.
6. Írd fel a gain, az EQ és a szűrő állását a sáv nevével együtt.

Próbáld ki

Nem kell hozzá a vas. Vegyél fel egy éneket vagy beszédet, és tegyél rá egy ingyenes, analóg csatornát utánzó plugint. Emeld a bemenetét 5 dB-lel, a kimenetét pedig húzd le 5 dB-lel. Aztán még egyszer. A hangerő ugyanaz marad, de a harmadik lépésnél már hallod, hogy a hang sűrűbb, kicsit érdesebb lesz.

Most próbáld ki a HPF-et: a mélyvágót tedd 80, aztán 160 Hz-re. A 80 Hz-es állást énekhangon alig veszed észre. A 160 Hz-esnél már vékonyodik a hang, és rájössz, hol a határ.

Kevés pénzből

• A saját hangkártyád tiszta preampje. Ez nem hiba: tisztán vedd fel, a színt később adod hozzá pluginnal.
• Ingyenes csatorna-plugin. Sok ingyenes channel strip utánozza a transzformátoros színt, kapcsolt EQ-val együtt.
• Az EQ-szokás ingyen van. Bármelyik DAW-EQ-n beállíthatod a fenti állásokat, és rászoksz a gyors döntésekre.
• Ha egyszer valódit vennél: egy csatornányi jó preamp többet ér, mint négy közepes. Az otthoni felvételek nagy része úgyis egy mikrofonnal készül.

Mikor ne?

• Ne nyisd ki a készüléket, és ne barkácsolj hozzá tápot. A régi, keverőből kiszerelt modulok külön tápegységet kérnek, ami hálózati áramról megy. Ezt bízd szakemberre.
• Ne hajtsd a gaint a füled rovására. Egy kattanás több dB ugrás; előtte vedd le a fülhallgató hangerejét.

Gyakori hibák

• Túl sok gain az „analóg hang” kedvéért. A telítés gyorsan átcsap torzításba, és ezt utólag nem lehet kiszedni. Nézd a szintjelzőt, és hagyj headroom-ot (tartalék szintet).
• Hangosabb, tehát jobb. A nagyobb gain hangosabb is, ezért hat jobbnak. Az összehasonlítást mindig azonos hangerőn végezd.
• A gain staging (szintek beállítása a láncban) kihagyása. A preamp után jövő eszközök is túlvezérelhetők, nem csak az első fokozat.
• Elfelejtett beállítás. Másnap nem emlékszel, melyik állás volt, és a folytatás máshogy szól.
