Párhuzamos passzív EQ csöves gain fokozattal

Röviden

Ennek a passive EQ (passzív EQ) típusnak négy sávja nem egymás után, hanem egymás mellett dolgozik, és a végén egy közös hálózatban adódik össze. A veszteséget egy csöves erősítő pótolja. A hangja széles, zenei, és főleg kész keverések formálására való.

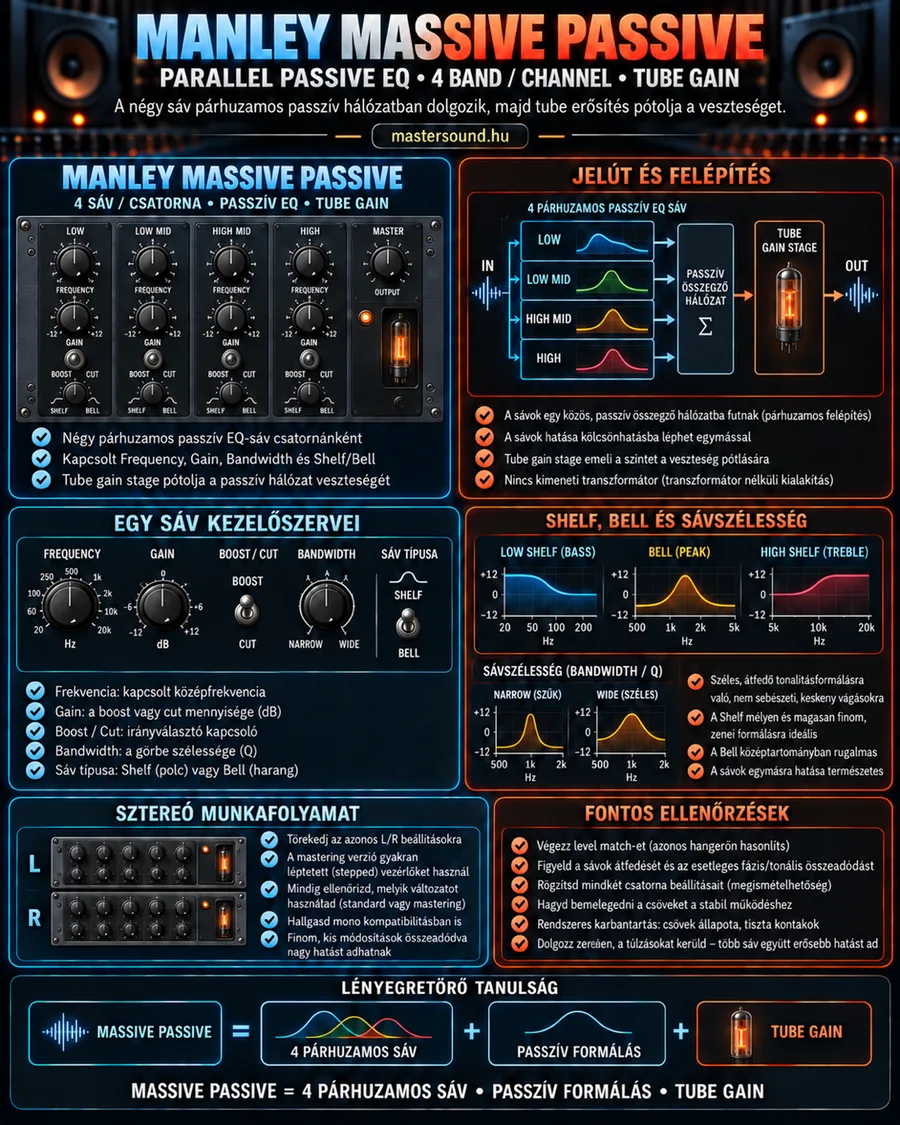

Mit látsz a képen?

A bal felső előlapon öt függőleges oszlop áll. Az első négy egy-egy band (frekvenciasáv): mély, alsó közép, felső közép és magas. Mindegyikben van frekvencia-, gain- és sávszélesség-gomb, meg két kis kapcsoló. Az ötödik oszlop a kimenet, mellette egy izzó cső.

A jobb felső jelútábrán a jel négy felé ágazik, a négy sáv egymás mellett fut, és egy közös, összegző dobozba érkezik. Innen megy a csöves erősítőbe. A középső sor balra egyetlen sáv kezelőit nagyítja ki, jobbra a polc, a harang és a sávszélesség görbéit mutatja. Lent balra a sztereó munka, jobbra egy ellenőrző lista, alul pedig a lényeg egy képletben.

Hogyan működik?

A legtöbb EQ-plugin soros: a jel az első sávon megy át, aztán a másodikon, és így tovább. Ez a készülék egy parallel EQ (párhuzamos sávú hangszínszabályzó). Minden sáv ugyanazt a bejövő jelet kapja, és a kimenetüket egy summing network (összegző hálózat) adja össze.

Képzelj el egy kádat négy csappal. Mindegyik csap a saját vizét engedi, és a kádban minden összekeveredik. Ha két csapot egyszerre nyitsz meg, a víz gyorsabban gyűlik, mint bármelyikből külön. Ugyanígy: ha két szomszédos sáv ugyanarra a tartományra emel, a hatásuk összeadódik. A sávok ezért nem teljesen függetlenek egymástól.

Az összegző hálózat passzív, vagyis szintet veszít. Utána egy tube stage (csöves fokozat) emeli vissza a jelet. A kép szerint a kimenet transformerless (transzformátor nélküli), az output (kimenet) gomb pedig a teljes szintet állítja.

Mélyebben: egy sáv kezelői

Kezelő	Mit állít
Frequency (frekvencia)	A sáv középpontját, kattanós állásokban
Gain (erősítés)	Mennyit emeljen vagy vágjon
Boost/cut kapcsoló	Kiemelés vagy vágás legyen
Bandwidth (sávszélesség)	Milyen széles legyen a görbe
Shelf/bell kapcsoló	Polc vagy harang alakú görbe

A shelf (polcszűrő) állás egy teljes tartományt emel vagy vág, a legalsó sávon ez low shelf (mély polcszűrő), a legfelsőn high shelf (magas polcszűrő). A bell (harang alakú szűrő) állás egy pont körül dolgozik. A sávszélesség gomb a Q (jósági tényező) fordítottja: széles állásnál kis Q, keskenynél nagy Q.

A gain-tartomány változatonként eltér. A képen látható érték helyett mindig a saját példányod leírását nézd meg. A mastering (masterelés) változat a kép szerint stepped control (fokozatkapcsolós) gombokat használ. Ettől pontos a recall (beállítás visszaállítása), és a két oldal biztosan egyforma.

A készülék két channel (csatorna) külön jelúttal dolgozik. Ha egy sztereó mixre teszed, a bal és a jobb oldalt kézzel kell ugyanoda állítanod. A kép alsó része ezt külön kiemeli: törekedj azonos állásokra, és hagyd bemelegedni a csöveket, mielőtt a végleges beállítást megkeresed. Egy hideg csöves készülék szintje az első percekben még mozoghat, és ilyenkor a két oldal is eltérhet egymástól.

Csináld így

1. Tedd a mix vagy egy hangszercsoport végére, és kezdd minden gain-nel nullán.
2. Mélyre: polc állás, széles sávszélesség, 1–2 dB kiemelés. Hallgasd, mikor lesz teltebb.
3. Magasra: polc állás, 1–2 dB, amíg a mix kinyílik, de nem lesz sziszegős.
4. A két középső sávval csak akkor nyúlj bele, ha tényleg kell. Kis vágás többet ér, mint nagy emelés.
5. Végezz level match-et (szintillesztést) a kimeneti gombbal.
6. Hallgasd meg monóban is, és írd fel az összes állást.

Próbáld ki

Tegyél két EQ-t egymás mellé a DAW-ban, párhuzamos buszokon, vagy egy ingyenes plugint, ami párhuzamos sávokkal dolgozik. Állíts két szomszédos harangot 2 dB kiemelésre, egymástól egy oktávra. Hallgasd meg, milyen széles és erős lesz a közös hatás.

Aztán fordítsd meg: az egyiket vágásra állítsd. A két görbe részben kioltja egymást, és egy furcsa, de zenei formát kapsz. Közben a phase (fázis) viselkedését is halld: a kapcsolt EQ-k néha kicsit elmossák a hangot. Ezt monóban veszed észre legjobban.

Kevés pénzből

• Ingyenes széles EQ. Egy olyan plugin is elég, ami tud széles polcot és harangot. A lényeg a szelíd, nagy görbe, nem a cső.
• A polcokkal kezdd. Otthoni mixen a két szélső sáv adja a hatás nagy részét, a közepet sokszor meg sem kell érinteni.
• Fülhallgatón óvatosan. Egy széles mélykiemelés fülhallgatón többnek tűnhet, mint hangfalon. Nézd meg telefonon vagy laptop-hangszórón is.
• Mentsd el a beállítást. A plugin állapotát a projekt megőrzi, hardveren viszont papírra kell írni.

Mikor ne?

• Ne nyisd ki a csöves készüléket. Belül akkor is veszélyes feszültség lehet, ha már ki van húzva. A csöveket se cseréld magad: ezt bízd szakemberre.
• Hibajavításra. Egy keskeny rezonanciát vagy zúgást ezzel nem szedsz ki, arra egy sebészi EQ való.

Gyakori hibák

• Minden sávot emelsz. A párhuzamos sávok összeadódnak, és a mix hirtelen tompa vagy éles lesz.
• Nincs mono compatibility (monó kompatibilitás) ellenőrzés. Ami sztereóban tágas, monóban elvékonyodhat.
• A két oldal eltér. Nem fokozatkapcsolós változatnál a bal és a jobb gomb könnyen máshol áll.
• Szintillesztés nélkül döntesz. A kiemelés hangosít, és a hangosabb mindig jobbnak tűnik.
