Phantom power: honnan kap áramot a mikrofon?

Röviden

A condenser (kondenzátor) mikrofonnak áram kell, és ezt a hangkártyád küldi fel neki ugyanazon a kábelen, amin a hang lejön. Ez a phantom power (fantomtáp), a gombon általában csak annyi áll: 48 V. Nem hangosít, nem szűr, nem javít a hangon. Csak életet lehel a mikrofonba.

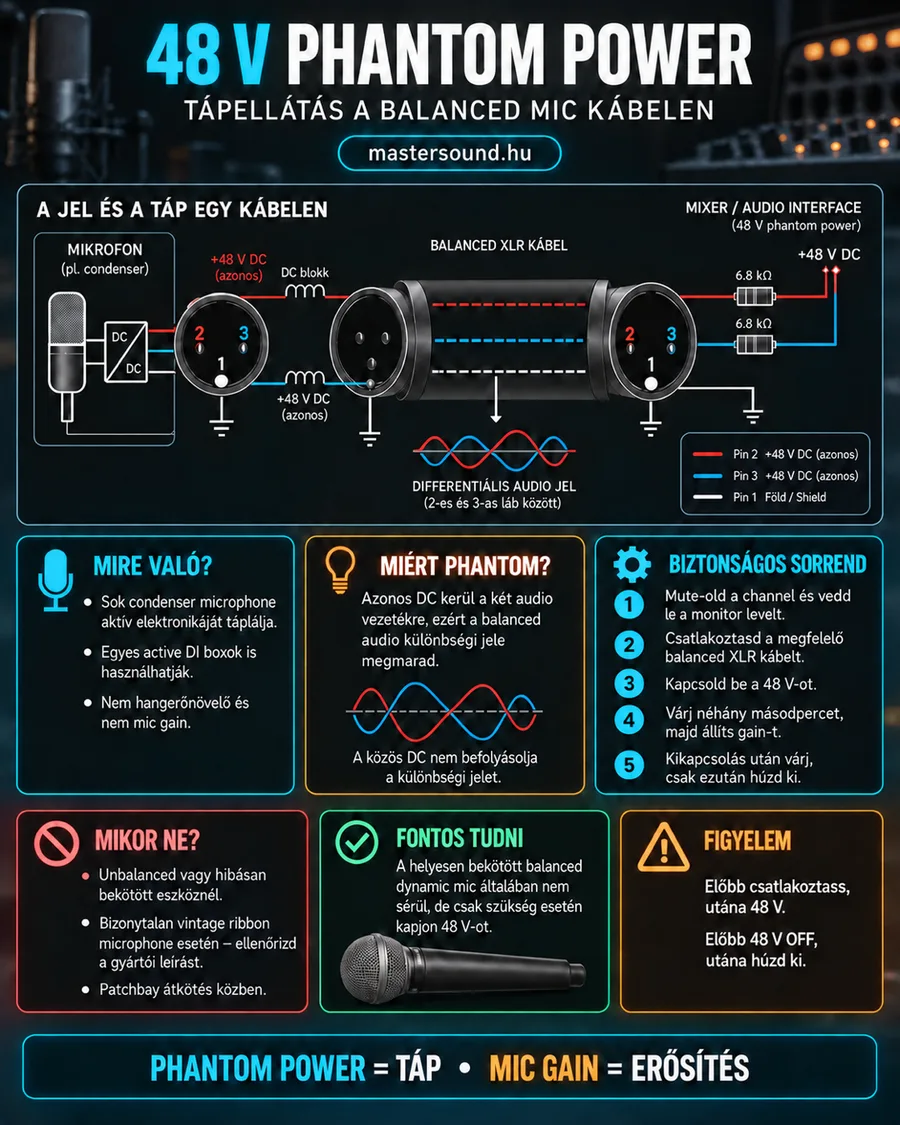

Mit látsz a képen?

A felső nagy ábrán balra a mikrofon, középen az XLR-kábel, jobbra a keverő vagy a hangkártya. Figyeld a piros és a kék vonalat: ez a kábel 2-es és 3-as ere, és mindkettőn ugyanaz a +48 V fut. A hangkártya oldalán két kis ellenállást is látsz 6,8 kΩ felirattal. Ezeken keresztül jut a táp a kábelre, és ezek fogják vissza az áramot, hogy semmi ne kapjon többet a kelleténél.

Az ábra alján a két ellentétes hullám mutatja, hogy maga a hang a két ér különbségében utazik. Középen három doboz van: mire jó, miért hívják „fantomnak”, és az öt lépés a biztonságos kapcsolgatáshoz. Alul a piros doboz sorolja, mikor ne kapcsold be, a legalsó sor pedig a lényeg egy mondatban: a phantom power táp, a gain erősítés.

Hogyan működik?

A condenser mikrofonban van egy kis elektronika, ami nélkül egy hangot sem ad ki. Elemet nem akarunk bele, ezért a hangkártya a balanced (szimmetrikus) kábel két jelvezető erén egyszerre küldi fel az áramot. A visszaút a kábel harmadik ere, az 1-es láb, ami egyben az árnyékolás is.

Miért nem zavarja ez a hangot? Mert a hangkártya bemenete csak a két ér közti különbséget figyeli. Képzeld el, hogy két barátod magasságát hasonlítod össze. Ha mindketten fellépnek ugyanarra a lépcsőfokra, a különbség köztük nem változik. A 48 V ez a lépcsőfok: ott van, de a hang szempontjából láthatatlan. Innen jön a „fantom” név.

Mélyebben: miért pont 48 V, és kinek kell?

A 48 V egy régi stúdiószabványból maradt meg, és ma szinte minden keverőn és hangkártyán ez az alapértelmezett. Az áram viszont nagyon kevés: a szabvány szerint mikrofononként legfeljebb 10 milliamper. Ezért nem ráz meg, és ezért nem tud egy jól bekötött eszközt tönkretenni.

Hogy a te mikrofonodnak kell-e, azt a leírásában találod. Ha ott „phantom power required”, „P48” vagy „48 V” szerepel, akkor kell. Nagyjából így néz ki a kép:

Mikrofon	Kell neki 48 V?	Mire figyelj
Condenser (nagy- vagy kismembrános)	Igen	Nélküle néma.
Electret (olcsóbb condenser-fajta)	Általában igen, néha elemmel is megy	Nézd meg, van-e benne elemtartó.
Dynamic	Nem	Jó kábellel nem árt neki, de feleslegesen ne kapcsold rá.
Ribbon, régi, passzív	Nem	Hibás kábellel vagy átdugáskor sérülhet. Kapcsold ki a 48 V-ot.
Ribbon, modern, aktív	Igen	A leírás megmondja.
USB-s mikrofon	Nem	A számítógépből kap áramot.

Nem csak mikrofon kérhet phantom powert. Az aktív DI box (a gitárt vagy a szintetizátort illeszti a mikrofonbemenethez) is sokszor ebből működik.

Csináld így

1. Húzd le a csatorna hangerejét és a fülhallgatód hangerejét.
2. Dugd be az XLR-kábelt a mikrofonba és a hangkártyába.
3. Kapcsold be a 48 V-ot. A legtöbb hangkártyán ilyenkor kigyullad egy kis lámpa.
4. Várj pár másodpercet, amíg a mikrofon „feléled”.
5. Most állítsd be a gain-t (erősítést) a preamp-on (előerősítőn), és csak utána hangosítsd fel a fülhallgatót.
6. Kihúzás előtt fordítva: 48 V ki, várj pár másodpercet, és csak utána húzd ki a kábelt.

Próbáld ki

Keresd meg a 48 V kapcsolót a hangkártyádon, és nézd meg: bemenetenként külön gomb van, vagy egy közös az összesre? Ez fontos lesz, amikor két mikrofonnal veszel fel.

Ha van condenser mikrofonod, nyiss egy üres sávot a felvevőprogramban, lehúzott fülhallgató-hangerő mellett. Kikapcsolt 48 V mellett beszélj bele: a szintjelző meg sem mozdul. Kapcsold be, várj pár másodpercet, és beszélj újra. Most már ugrál. Így hallod és látod is, mit csinál a fantomtáp.

Kevés pénzből

• Egy kapcsoló, két bemenet. Sok olcsó, kétcsatornás hangkártyán egyetlen 48 V gomb van, ami mindkét bemenetet táplálja. Ha az egyikre condenser kell, a másik is kap áramot. Dynamic mikrofonnak ez általában rendben van, régi ribbon mikrofont viszont ilyenkor ne dugj be.
• USB-ről táplált hangkártya. Egyes típusok nem bírnak el két condenser mikrofont egyszerre, vagy a 48 V-nál kevesebbet adnak. Ha a hang halk, zajos vagy recseg, próbáld ki egy mikrofonnal, vagy saját tápegységgel, ha van rá aljzat a hangkártyán.
• USB-s mikrofon. Ennek nem kell 48 V, a számítógépből kap áramot. Nincs mit kapcsolgatni.
• Nincs 48 V a hangkártyádon? Kapható külön kis fantomtáp-doboz, amit a mikrofon és a bemenet közé kötsz. Vagy kezdd egy dynamic mikrofonnal: azzal is lehet jó felvételt csinálni.
• Olcsó kábel. A rosszul forrasztott XLR-kábel 48 V mellett gyakran recseg. Mozgasd meg a csatlakozónál: ha közben pattog, a kábel a hibás, nem a mikrofon.

Mikor ne kapcsold be?

• Ha a bemenetre unbalanced (aszimmetrikus) eszköz van dugva, például átalakítóval egy gitárpedál vagy egy régi kazettás deck. Ezeknek a 48 V árthat.
• Ha a csatlakozóba jack (TRS) dugót dugsz vagy húzol ki. Az ilyen dugó becsúszáskor egy pillanatra összeérinti az ereket.
• Ha patchbay-ben (átkötőpanelen) kötsz át. Előbb 48 V ki, aztán átkötés.

Gyakori hibák

• „Nem szól a mikrofonom.” Condenser mikrofonnál az első kérdés: be van kapcsolva a 48 V? Nézd meg a lámpát.
• Nagy pukkanás a fülhallgatóban. A kábelt élő 48 V mellett dugtad be vagy húztad ki. A füled és a hangfalad is megsínyli, ezért mindig a fenti sorrendben csináld.
• A 48 V-tól várod, hogy hangosabb legyen. Nem attól lesz. Ha halk a jel, a gain-t emeld.
• A hibát a programban keresed. Ha recseg vagy kimarad a hang, előbb cserélj kábelt, és csak utána állíts bármit a számítógépen.
