Variable-mu limiter: time constant és Lat/Vert mód

Röviden

Ez a legendás, hatalmas csöves doboz egy kétcsatornás vari-mu (csöves változó erősítésű) limiter (csúcskorlátozó). Két kapcsoló adja a lényegét. Az egyik az időzítést választja hat állásból. A másik eldönti, hogy bal és jobb oldalt, vagy közepet és széleket kezeljen.

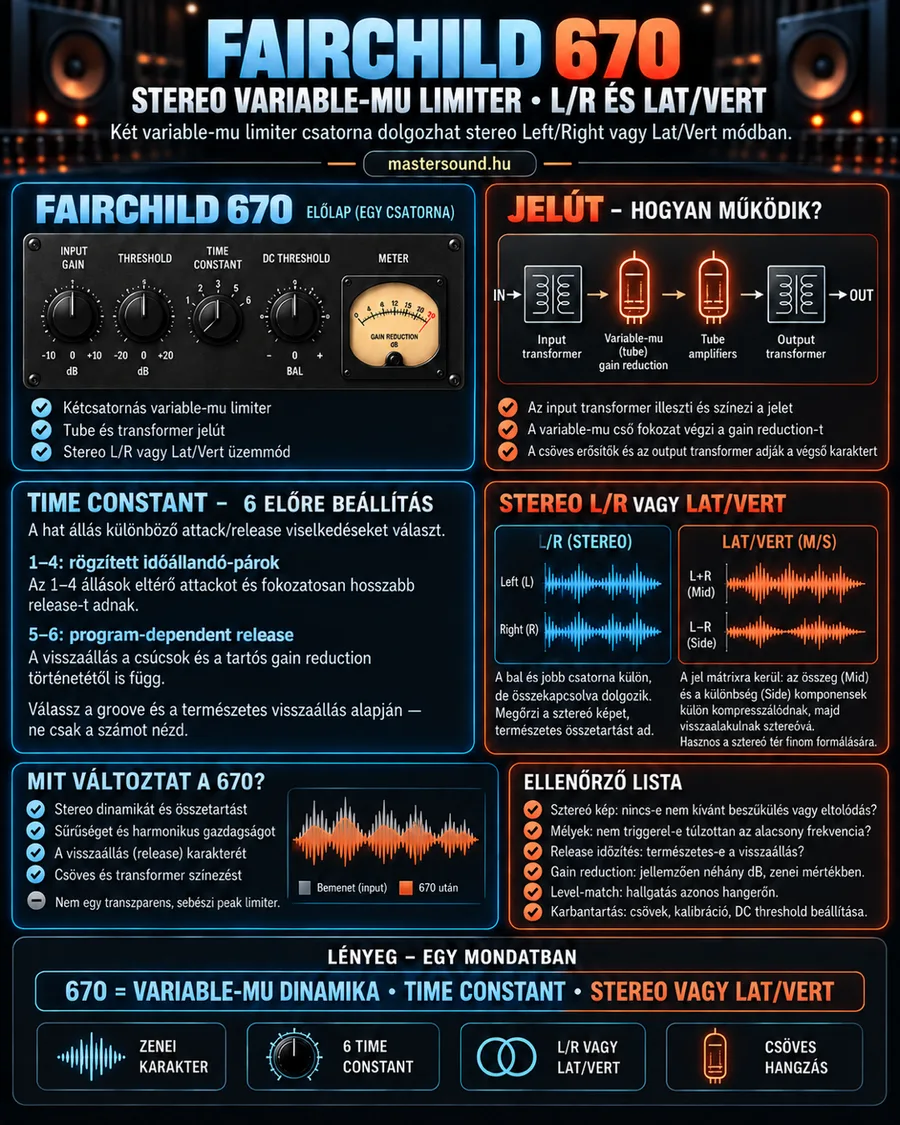

Mit látsz a képen?

A bal felső előlap egyetlen csatornát mutat. Balról jobbra: bemeneti szint, küszöb, a hatállású időkapcsoló, egy DC küszöb feliratú gomb, végül a halkítást mutató műszer. Mellette jobbra a jelút: bemeneti transzformátor, a vezérelt cső, további csöves erősítő, kimeneti transzformátor.

A bal középső doboz a hat időállást magyarázza, két csoportban. A jobb középső két panel a bal és jobb, illetve az összeg és különbség üzemmódot mutatja, két-két hullámformával. Lent balra egy narancs hullámforma mutatja, milyen a jel a gép után. Jobbra hat ellenőrző pont áll. A legalsó sávban négy ikon foglalja össze a karaktert.

Hogyan működik?

A legtöbb kompresszor egy külön alkatrésszel halkít. Itt maga a cső teszi. A vezérlőjel eltolja a cső munkapontját, és ettől csökken az erősítése. Minél hangosabb a jel, annál erősebben fog. Ezért a halkítás fokozatosan, lágyan indul, nincs egy éles pont, ahol hirtelen bekapcsol.

A hangerőt két gomb szabja meg együtt. Az input gain (bemeneti erősítés) azt, mennyire hajtod a gépet. A threshold (küszöbszint) azt, honnan kezdjen fogni. A műszer a gain reduction (szintcsökkentés) mértékét mutatja.

Az időzítést nem két gombbal állítod. A time constant (időállandó) kapcsoló hat előre összerakott viselkedést kínál. Olyan, mint egy autó automata váltójának üzemmódjai: normál, sport vagy téli. Nem a fordulatszámot állítod, hanem egy egész viselkedést választasz.

Mélyebben: a hat állás és a két üzemmód

A kép két csoportot mutat:

Állás	Viselkedés
1–4	Rögzített párok. Gyors attack (felfutási idő), és állásról állásra hosszabb release (visszaállási idő).
5–6	Auto release (automatikus visszaállás). A visszaállás attól függ, milyen csúcsok és mennyi tartós halkítás volt előtte.

Az 5-ös és 6-os állás az, amiért sokan szeretik. Egy rövid csúcs után gyorsan enged, egy hosszabb hangos rész után lassan. Ettől a groove (lüktetés) nem szakad meg, a halkítás nem pumpál látványosan.

A másik kapcsoló a stereo (sztereó) kezelést választja. A left/right (bal/jobb csatorna) módban a két csatorna a két oldalt kezeli, összekapcsolva. A lateral/vertical (összeg/különbség mód) állásban az egyik csatorna a két oldal összegét, a másik a különbségét kapja. Ez ugyanaz az ötlet, amit ma mid/side (közép/oldal) néven ismersz. A név a lemezvágásból maradt meg.

A tube amplifier (csöves erősítő) fokozatok, meg a input transformer (bemeneti transzformátor) és az output transformer (kimeneti transzformátor) együtt sűrűbbé teszik a hangot. Ilyenkor harmonic (felharmonikus) összetevők is keletkeznek. A DC küszöb a csövek beállításához tartozik, ezt karbantartáskor szokás bemérni.

Hol szól a legjobban? A mix buszon és masteringben, ahol pár dB lágy halkítással összefogja a dalt. Éneken és basszuson is gyakori, mert a halkítás szinte észrevétlen, a hang mégis sűrűsödik. Egy erősen pergő, gyors ritmusú dobsávon viszont a karakter könnyen túl sok lehet. Ott a gyorsabb, rövidebb időállásokat próbáld.

Csináld így

1. Kezdd bal/jobb módban, a hatos időállás egyikével.
2. Emeld a bemenetet vagy engedd le a küszöböt, amíg a műszer 1–3 dB halkítást mutat a hangos részeken.
3. Próbáld végig a hat állást, és a lüktetés alapján válassz, ne a szám alapján.
4. Ha a középen álló basszus és ének pumpálja a széleket, próbáld ki az összeg/különbség módot.
5. Mindig kapcsold ki és be azonos hangerőn.

Próbáld ki

Tegyél egy ingyenes vari-mu jellegű kompresszor-plugint egy teljes mixre vagy dobcsoportra. Állítsd enyhe halkításra, és kattints végig az időállásokon, mindegyiknél egy teljes ütemet hallgatva. A gyors állásoknál a lábdob után hallhatóan „visszalélegzik” a zene. A lassú, automatikus állásoknál ez eltűnik, és csak annyit érzel, hogy a mix összébb húzódik.

Ha a pluginban van M/S kapcsoló, fogd erősebben csak az oldal-csatornát. Hallgasd meg: a stereo image (sztereó hangkép) beszűkül. Ezért kell óvatosan bánni a különbség-csatornával.

Kevés pénzből

• Ingyenes vari-mu plugin. Több ingyenes kompresszor utánozza ezt a lágy, csöves fogást, gyakran számozott időállásokkal. Ugyanazt a döntést gyakorolod rajta.
• Buszon, nem minden sávon. Egy példány a mix vagy a dobok buszán kevés processzort eszik, laptopon is elfut.
• Fülhallgatón nézd a műszert is. Az 1–2 dB-es lágy halkítást fülhallgatón nehéz hallani. A kijelző megmutatja, hogy tényleg dolgozik-e.
• M/S ingyen. Sok ingyenes pluginnal szétbontható a jel közép és oldal részre. Így az összeg/különbség módot is kipróbálhatod.

Mikor ne?

• Ne nyisd ki a készüléket. Rengeteg cső van benne, nagyfeszültséggel és sok hővel. A csőcserét és a bemérést bízd szakemberre.
• Ne sebészi csúcsvágásra. Nem transparent (színezés nélküli) eszköz. Ha csak a csúcsokat kell láthatatlanul megfogni, egy semlegesebb limiter való.

Gyakori hibák

• Túl sok halkítás. Néhány dB-nél több gyorsan fojtottá teszi a mixet. A kép is néhány dB-t javasol.
• A karaktert a hangerővel keverni. A csöves szín hangosabbnak is hat. Előbb level-match (hangerő-illesztés), aztán jöhet az ítélet.
• Oldalra dőlő sztereókép. Ha a két csatorna eltérően fog, a kép elcsúszhat. Egy régi példánynál ez a calibration (kalibrálás) hiányára is utalhat.
• A mélyek vezérelnek. Egy erős lábdob minden ütésre lehúzhatja az egész mixet. Figyeld, hogy a halkítás a mély hangokra rángatózik-e.
