cold

Mit jelent?

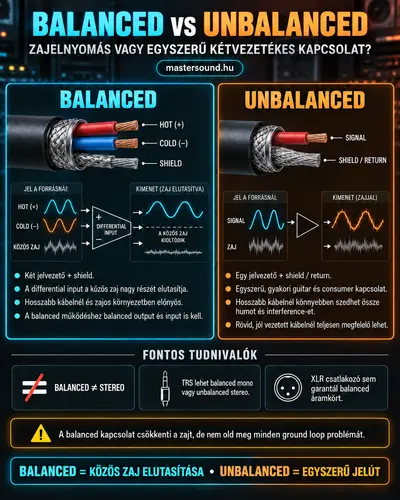

Egy balanced (szimmetrikus) kábelben két jelvezető ér fut, és körülöttük az árnyékolás. Az egyik a hot (meleg ér, +), a másik a cold (hideg ér, −). A nevek nem a hőmérsékletre utalnak. A „+” és a „−” jel a polaritást mutatja.

A hideg ér általában a jel tükörképét viszi. Amikor a meleg éren a hullám fölfelé megy, a hidegen lefelé. A fogadó oldalon a differential input (különbségi bemenet) a kettő különbségét veszi. A kábelbe útközben került zaj mindkét éren egyformán ül, ezért a kivonásnál eltűnik.

Olyan, mint egy tükrös tánc két táncossal. Az egyik jobbra lép, a másik balra. Ha egy szél mindkettőt ugyanúgy meglöki, a közönség a mozdulatokból ki tudja szűrni a szelet.

Hol találkozol vele?

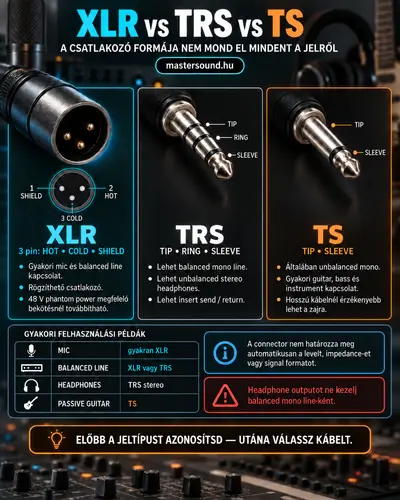

• XLR-en: a nemzetközi szabvány szerint a 2-es érintkező a meleg, a 3-as a hideg, az 1-es a föld.
• TRS jacken: a gyűrű a hideg ér.
• Kábelforrasztásnál: ha a hideg és a meleg ér az egyik végén felcserélődik, a jel polaritása megfordul.

Gyakori félreértés

• „A hideg ér a föld.” Nem. A földet az árnyékolás viszi. A hideg ér jelvezető.
• „A hideg éren mindig ott a fordított jel.” Sok eszköz csak a meleg éren küld jelet, a hideg ér pedig ugyanakkora ellenállással a földre kerül. A zajkioltás így is működik, mert a két ér egyformán szedi össze a zajt.
